用U盘实现数据采集存储
目前正在研制的系统为大功率光伏阵列特性测试仪，其主要用于对各种规格、容量的光伏阵列进行I-V特性的测试，为光伏系统（并网、发电）的选型提供必要的参考。该系统需要人员采集光伏阵列的电压、电流、温度、日照等数据，由于该系统多用于野外，因此需要对所测得的数据进行存储以便进行I-V特性曲线的绘制及光伏阵列在各种不同的日照和温度下特性的推演。数据的采集及存储可由系统控制芯片DSP通过串行接口USB118模块通讯，并辅以大容量USB存储设备来完成。

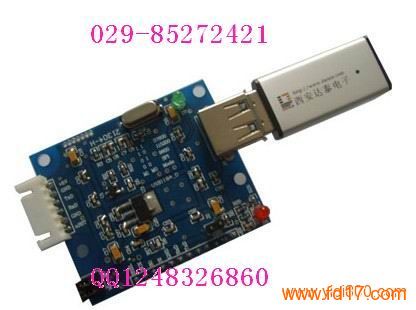

在所设计的系统中采用了西安达泰电子有限责任公司提供的USB118AD模块，其具有标准2.0协议及支持1G以上优盘的优点，这点非常适合于本系统经常在野外应用的特点，并且随产品所提供的串行通讯程序也可以很方便的移植到所采用的DSP平台上，大大简化了本系统在数据存储方面的程序设计工作。
* USB118a 51汇编测试程序
* Version 1.1
* U盘文件读写模块以字节为单位进行U盘文件读写。
* MCS-51单片机汇编示例程序
* 硬件连接方式: 4线制串口（电源，地，输入，输出）
/*--------------------------------
初始化程序
---------------------------------*/
ORG 0000H
AJMP MAIN
ORG 0100H
/*--------------------------------
主函数
---------------------------------*/
MAIN:
MOV SP, #60H ;设置堆栈指针
MOV TMOD,#20H ;计数器1工作在方式2
MOV TH1, #0F3H ;晶振频率为24MHZ，波特率为9600
MOV TL1, #0F3H
;MOV TH1, #0FAH ;晶振频率为11.0592MHZ,波特率为9600
;MOV TL1, #0FAH
MOV PCON,#80H ;smod为1
SETB TR1 ;启动计时
MOV SCON,#40H
/*---------------------------------------------------------------------
延时是由于本人所用的单片机和USB118A是同一电源供电，
起初上电复位后由于USB118A要进行U盘检测，延时大约让检测完成即可发送指令
----------------------------------------------------------------------*/
MOV R1,#10H ;闪烁10次
ML:
LCALL DELAY
LCALL DELAY ;延时
LCALL DELAY
LCALL DELAY
DJNZ R1,ML
//检测U盘是否连接正常
USB_Detect:
CLR EA ;关闭中断
CLR REN ;关闭接收位
MOV DPTR, #Detect ;检测U盘命令初址
MOV R7, #66 ;R7定义为将要发送的字节数
LCALL SEND ;调用发送子程序
SETB REN ;打开接收位
JNB RI,$ ;等待接收到数据
CLR RI
MOV A,SBUF ;接收应答码
CJNE A,#04H,OUT1 ;04检测应答码，对则继续执行判断是否成功执行否则转错误处理
JNB RI,$ ;等待接收到数据
CLR RI
MOV A,SBUF ;接收应答信号
CJNE A,#01H,OUT1 ;01判断是否成功执行，成功则继续执行否则转错误处理
//create file
LCALL CRT
JNB RI,$ ;等待接收到数据
CLR RI
MOV A,SBUF ;接收应答码
CJNE A,#0AH,OUT1 ;0A检测应答码，对则继续执行判断是否成功执行否则转错误处理
JNB RI,$ ;等待接收到数据
CLR RI
MOV A,SBUF ;接收应答信号
CJNE A,#01H,OUT1 ;01判断是否成功执行，成功则继续执行否则转错误处理
|
