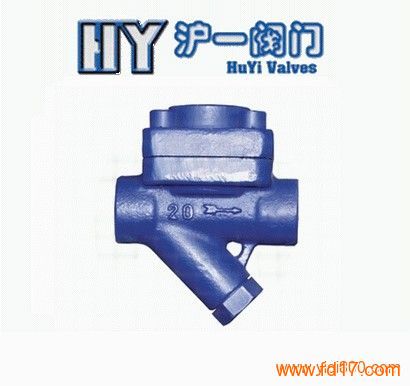

CS16H、CS66H膜盒式蒸汽疏水阀

放大图片	产品型号：
	产品品牌：	沪一
	当前价格：	面议
	最小起订：	1台
	供货总量：	100
	所在地：	上海松江区
	发布时间：	2020-07-29 09:25

	查看更多阀/接头供应信息

上海沪一阀门有限公司

联系人：刘成先生((销售))

电话：021-51097030

手机：13370237052

传真：021-51564162

地址：上海市松江新浜工业区

邮编：201600

网址：http://www.fd17.com/huyifamen/

E-mail：huyifamen@126.com

详细信息

CS16H、CS66H膜盒式蒸汽疏水阀

当前位置：上海沪一阀门有限公司 - 疏水阀 - 膜合式疏水阀 - CS16H、CS66H膜盒式蒸汽疏水阀

CS16H、CS66H膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率 ≤80% ，膜盒坚固，使用寿命长。
CS16H、CS66H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

工作原理

CS16H、CS66H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

主要性能和零部件

部件名称
材料

阀体阀盖
WCB

膜盒
1Cr18Ni9Ti

膜片
哈氏合金

阀座
3Cr13

过滤网
1Cr18Ni9Ti

主要外型尺寸

产品型号
通径 (mm)
连接方式
阀体材料
工作压力
范围(MPa)
最高允许温度℃
外形尺寸 (mm)

L
H1
H2
W

CS16H16C、25C、40C

CS66H16C、25C、40C

15-20
内螺纹

承插焊
WCB
0.05~1.6
250
100
58
55
70

25
0.05~1.6
250
120
58
55
70

32-40
0.05~1.6
250
150
68
68
90

50

250
160
68
68
90
