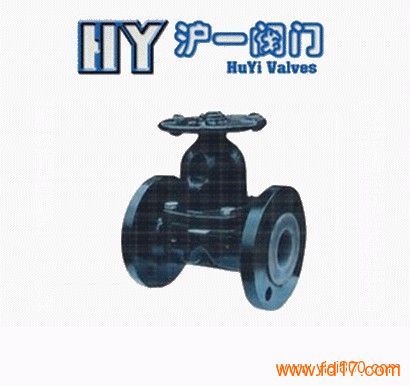

EG41J英标隔膜阀
当前位置：上海沪一阀门有限公司 - 隔膜阀 - 英标隔膜阀 - EG41J英标隔膜阀
产品说明：
一、产品[手动隔膜阀]的详细资料：
产品名称：英标手动隔膜阀
产品特点：EG41型 W型 JS型 EG41W-16，10.6型 G41W-10.6型 EG41J16，10.6型 G41J-10.6型 EG41FS-16，10.6型 G41FS-10.6型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 引进手动衬胶
二、性能规范：
型号 公称压力
PN（Mpa） 试验压力PS（Mpa） 适用介质 工作温度（℃）
壳体试验 密封试验
EG41J-6 0．6 0．9 0．66 W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外） ≤100
≤85
≤150
EG41J-10 1．0 1．5 1．1
EG41J-16 1．6 2．4 1．76
G41J-6 0．6 0．9 0．66
G41J-10 1．0 1．5 1．1
三、EG41型英标隔膜阀外形连接尺寸及重量：
型号 公称通径
DN（mm） 尺寸 质量（㎏）
J型 W型 f D1 D D0 n-d H
EG41WJFS-16 20 121 117 2 75 105 70 4-13．5 92 3
25 131 127 2 85 115 83 4-13．5 96 4
32 150 146 2 100 140 114 4-17．5 131 6．5
40 163 159 2 110 150 114 4-17．5 142 7．5
50 194 190 2 125 165 150 4-17．5 167 10．5
65 220 216 2 145 185 165 4-17．5 203 17．5
80 258 254 2 160 200 230 8-17．5 216 25
100 309 305 2 180 220 280 8-17．5 270 36
125 362 356 3 210 250 280 8-17．5 319 47
150 412 406 3 240 285 368 8-22 365 73
200 529 521 4 295 340 483 8-22 462 142
250 641 635 4 350 395 12-22
300 757 749 4 400 445 12-22
EG41WJFS-10 20 121 117 2 75 105 70 4-13．5 92 3
25 131 127 2 85 115 83 4-13．5 96 4
32 150 146 2 100 140 114 4-17．5 131 6．5
40 163 159 2 110 150 114 4-17．5 142 7．5
50 194 190 2 125 165 150 4-17．5 167 10．5
65 220 216 2 145 185 165 4-17．5 203 17．5
80 258 254 2 160 200 230 8-17．5 216 25
100 309 305 2 180 220 280 8-17．5 270 36
125 362 356 3 210 250 280 8-17．5 319 47
150 412 406 3 240 285 368 8-22 365 73
200 529 521 4 295 340 483 8-22 462 142
EG41WJFS-6 125 362 356 3 210 250 280 8-17．5 319 47
150 412 406 3 240 285 368 8-22 365 73
200 529 521 4 295 340 483 8-22 462 142
250 641 635 4 350 395 12-22
300 757 749 4 400 445 12-22
