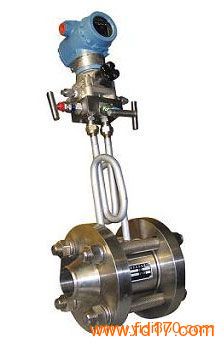

一体化孔板流量计

放大图片	产品型号：
	产品品牌：
	当前价格：	面议
	最小起订：	不限
	供货总量：	不限
	所在地：	江苏淮安市
	发布时间：	2020-08-07 12:57

	查看更多流量仪表供应信息

江苏舜天工控仪表（金湖）有限公司

联系人：许经理女士((经理))

电话：0517-86994618

手机：18915182577

传真：0517-86994618

地址：江苏省淮安市金湖县闵桥镇工业集中区建设路12号

邮编：211600

网址：http://www.fd17.com/stgkyb/

E-mail：13813312977@163.com

详细信息

STLG 一体化孔板流量计可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。

适用范围
1.公称直径：10 mm ≤DN≤1200mm
2.公称压力：PN≤010MPa
3.工作温度：－60℃≤t≤550℃
4.量程比：10:10， 10:150
5.精度：0.05级，0.01级
产品选型

型号
说明

STLG
节流装置一体化孔板流量计

代号
按其结构特征的两大基本分类

K
孔板

P
喷嘴等

代号
公称压力（105Pa）

2.5
2.5

10
10

16
16

25
25

64
64

100
100

200
200

代号
口径(mm)

15～1200
15～1200mm

代号
按其结构形式细分

H
标准孔板(环室)

Y
标准孔板(法兰)

K
标准孔板(钻孔)

I
ISA 1932喷嘴

L
长径喷嘴

W
文丘利喷嘴

G
经典文丘利管

S
双重孔板

Q
圆缺孔板

Z
锥形入口孔板

R
1/4圆孔板

P
偏心孔板

N
整体(内藏)孔板

X
楔形孔板

T
不在上述之列的特殊节流装置

代号
介质

1
液体

2
气体

3
蒸汽

4
高温液体

代号
补偿形式

N
不带压力、温度补偿

P
带压力补偿输出

T
带温度补偿输出

Q
带压力、温度补偿输出

代号
变送器差压量程范围

0
微差压量程

1
低差压量程

2
中差压量程

3
高差压量程

代号
是否带现场显示

W
节流装置传感器

X
智能节流装置（流量计）
