详细说明

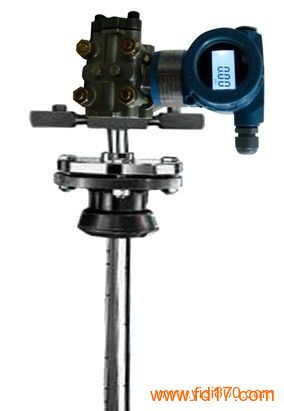

ST-HLVD德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。
一、适用范围
1、 公称直径：25mm≤DN≤6000mm
2、 公称压力：PN≤25MPa
3、 介质温度：t≤650℃
4、 精度等级：0.5级，1级，1.5级
二、结构形式
ST-HLVD德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
理论基础
ST-HLVD德尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
1、探头截面形状：威力巴为子弹头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。
因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大一些，约大20%—40%。这是德尔塔巴流量计的显著优点。
德尔塔巴流量计的几种安装方式:
在线安装拆卸型德尔塔巴：
对于部分无法停产安装的测点和含有杂质的介质可选用在线安装拆卸型德尔塔巴。
在线安装拆卸型德尔塔巴可在不停产的情况下安装或检修探头，特别适用于无法停产安装的测点或介质很脏需定期检修的测点。它备有单杆驱动型和应用在高压的双杆驱动型。
特点：可以在不停产的情况下进行安装、拆卸、检修、清洗。
适用条件：通常用于低压空气、水、煤气、蒸汽等介质。
注意：在线安装或拆卸时要满足t≤120℃ P≤2.5MPa
结构形式如图所示 ：
