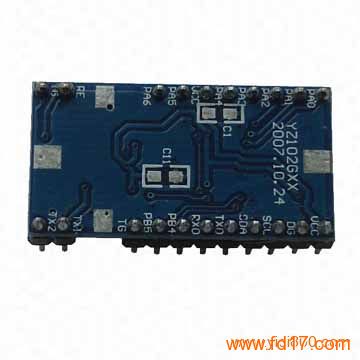

M102Gx系列模块(WWW.YZRFID.COM):- M102GV3 M102GPCV3 -
- M102GV5 M102GPCV5 -
主要特点：
采用飞利浦高度集成读写卡芯片作为射频基站
符合ISO14443 TYPE A标准/Mifare标准
用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
天线分体
超小尺寸:32.5X17.5mm
可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发
通讯协议：IIC/UART可选，适合于嵌入式系统开发
天线和模块分体，更适宜于客户的选择兼顾安装尺寸与读写距离
自带看门狗
基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板
广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
型号间主要区别：
型号 主要区别 支持卡型号
M102GV3 3.3V UART(9位数据格式)
或IIC接口 Mifare S50,S70,FM11RF08及其兼容卡
M102GV5 5V UART(9位数据格式)
或IIC接口 Mifare S50,S70,FM11RF08及其兼容卡
M102GPCV3 3.3V UART(8位数据格式) Mifare S50,S70,FM11RF08,FM1208,FM1204,
,PSAM9600,PSAM38400及其兼容卡
M102GPCV5 5V UART(8位数据格式) Mifare S50,S70,FM11RF08,FM1208,FM1204,
,PSAM9600,PSAM38400及其兼容卡
主要技术指标：
读写距离:20~100mm（与天线的尺寸有关，Mifare one对应T101/T102/T103/T104/T105系列天线）
电源：DC3.3V或DC5V
读卡电流：3.3V/30 mA 或 5V/54 mA
工作温度：-10~+70℃
外形尺寸: 32.5X17.5mm （DIP26）
输出接口针间距:1.27mm or 2.54mm
