详细说明
M106BXN系列模块(WWW.YZRFID.COM):M106BSN-9600 M106BSNL-9600 M106BSN-19200 M106BSNL-19200
M106BWN-26 M106BWNL-26 M106BWN-34 M106BWNL-34
主要特点：

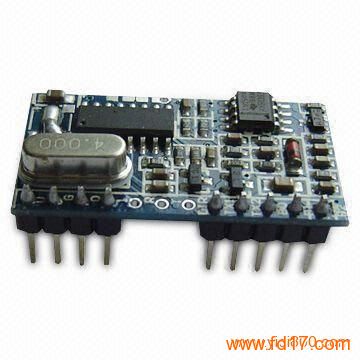

M106BXN非接触ID卡射频读卡模块采用125K射频基站，为圆志公司新一代ID读卡模块。
以韦根或UART接口输出ID卡卡号
超小尺寸，仅32.5X17.5mm (DIP26)
该读卡模块完全支持EM、TK及其125K兼容ID卡片的操作
自带看门狗
UART： 适用于PC机或8位UART的单片机，波特率9600与19200可选
韦根26/34：通用读卡器接口
目前广泛应用于门禁考勤，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
型号间主要区别：
型号 主要区别 支持卡型号
M106BSN-9600 UART接口，波特率9600，5V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSN-19200 UART接口，波特率19200，5V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSNL-9600 UART接口，波特率9600，3.3V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BSNL-19200 UART接口，波特率19200，3.3V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWN-26 韦根26接口，5V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWN-34 韦根34接口，5V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWNL-26 韦根26接口，3.3V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWNL-34 韦根34接口，3.3V供电 EM4001,EM4100,TK4001,TK4100及其兼容卡
主要技术指标：
读写距离:20-100mm（与天线的尺寸有关，天线对应T106A/B/C/D/H/I型号）
通讯方式：韦根26或韦根34或UART接口
电源：5V或3.3V
读卡电流：29 mA(DC5V下测试)
工作温度：-10℃～+70℃
外形尺寸：32.5X17.5mm （DIP26），2.54管脚间距
资料下载：
M106BXN相关资料下载
