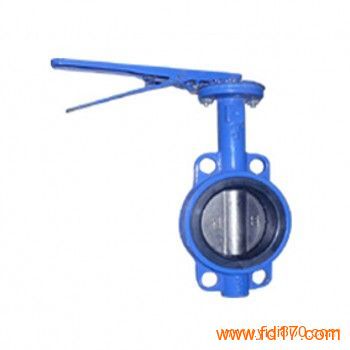

D71X/J手动对夹式衬胶蝶阀

放大图片	产品型号：	D71X/J
	产品品牌：	博雷阀门BL
	当前价格：	99元/台
	最小起订：	1台
	供货总量：	100
	所在地：	广东深圳市
	发布时间：	2012-10-29 16:17

	查看更多石油化工专用仪器供应信息

深圳市博雷阀门有限公司

联系人：陈先生先生((经理))

电话：0755-29503440

手机：13670091560

传真：0755-23018082

地址：深圳市

邮编：518109

网址：http://www.fd17.com/fm168268/

E-mail：15112304719@163.com

详细信息

一、D71X/J手动对夹式衬胶蝶阀产品概述

　　我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、D71X/J手动对夹式衬胶蝶阀特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。

三、手动对夹式衬胶蝶阀主要结束参数

公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

四、手动对夹式衬胶蝶阀主要零部件材料

零件名称材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

五、手动对夹式衬胶蝶阀执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

六、D71X-6/10/16手动对夹式衬胶蝶阀主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
