产品型号： | |
| 产品品牌： | 博雷阀门BL | |
| 产品价格： | 99元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2012-11-01 | |
 |
||
详细说明

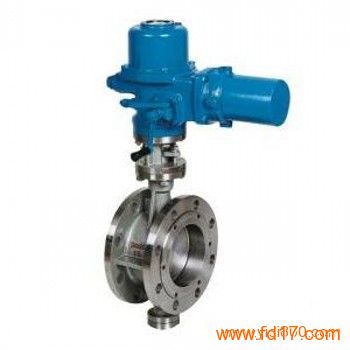

D943H电动法兰硬密封蝶阀的详细资料：
我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
电动法兰式硬密封蝶阀主要技术参数
公称通经DN(mm) 50～2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
电动法兰式硬密封蝶阀主要零部件材料
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
D943H-10/16/25/电动法兰式弹性硬密封蝶阀、聚四氟密封蝶阀主要外形连接尺寸
公称通经(DN)
主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L
短／长 H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108／150 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112／170 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114／180 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127／190 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140／200 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140／210 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152／230 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165／250 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178／270 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190／290 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216／310 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222／330 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229／350 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267／390 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292／430 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318／470 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330／510 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410／550 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470／630 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530／710 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600／790 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670／870 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760/950 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
