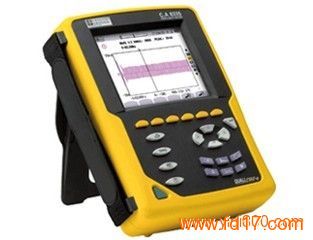

CA8335电能质量分析仪
4路电压及4路电流输入
可同时捕捉及记录所有的电量参数，暂态波形和告警。
标配超大容量2G SD存储卡，可同时连续记录所有的电量参数达1个月。
CA8335菜单含21种语言包括简/繁体中文，操作简便而精确。
新增“启动电流”记录
实时显示电压电流波形
可测谐波至50次
闪变计算
法国CA8335电能质量分析仪功能：
⑴波形实时显示（4路电压/4路电流）
⑵半周期有效值测量（电压和电流）
⑶操作直观
⑷自动识别电流钳
⑸可测量直流成分
⑹各相谐波的测量、计算与显示可达50次
⑺总谐波失真度（THD）的计算
⑻快速暂态捕捉（每周期的采样256点）
⑼相量图显示
⑽可测量总VA、W和Var电量值及其各相值
⑾可测量总VAh、Wh和Varh电量值及其各相值
⑿K因数计算
⒀COSφ位移功率因数(DPF)和功率因数√(PF)的计算
⒁300次的暂态捕捉
⒂闪变计算
⒃三相不平衡度计算（电流和电压）
⒄可设置告警监控电网
⒅备份和储存截屏（图像和数据）
⒆趋势图记录可输出到PC
⒇PC软件支持数据恢复读取、可实时与仪器保持通讯
设置
用户可设定仪器的通用参数（日期和时间，显示屏对比度等），
然后选择仪器的接线方式及电网类型，
所有的设置均可由屏幕确认。
检测
CA8335谐波分析仪能同时显示4路输入通道
用户可直接存取：
√仪器内记录的数据
√仪器的设置
√各种实时测量
√打印报告
√数据库管理
仪器可经由USB或RS232接口
与PC连接。它与CA公司其他产品相互兼容。
最低配置要求：
Windows 2000/ Windows XP/ Windows Vista\
详细技术参数 标准配置
产品型号
C.A 8334
Qualistar+
C.A 8335
通道数
3U/4I
4U/4I
电压(有效值AC+DC)
线电压
6V-960V
10V-1000V
相电压
6V-480V
10V-1000V
电流(有效值AC+DC)
100mA-6500A
MN 钳头
MN93:2-240A; MN93A:0.005A-5A/0.1A-120A
C 钳头
3A-1200A
AmpFLEX或MA 钳头
30A-6500A
PAC 钳头
10A-1000AAC/10A-1400ADC
频 率
40Hz-69Hz
电力电量参数
W,VA,var,PF,DPF,cosφ,tanφ
电能参数
Wh,varh,VAh
谐 波
有
THD
有，0-50次，各相
专家模式
有
暂态记录次数
50
300
电压闪变
有
启动电流模式
4周期
有，>1分钟
三相不平衡度
有
记录
（所有参数，每秒记录1点）
42分钟
1个月
最小/最大记录值
-
有
告 警
10种不同类型4000次
40种不同类型10000次
电流传感器识别
8
8+
峰 值
有
相量图显示
自动
显示屏
1/4VGA LCD彩屏，320×240，对角线148mm
截屏快照容量
12个
50个
电气安规
IEC 61010 1000V CATⅢ/600V CATⅣ
菜单语言
6
20+
通讯接口
RS232/USB
B型USB
电 源
9.6V镍氢可充电电池
9.6V镍氢可充电电池，外部充电器/600V CAT Ⅳ
外形尺寸
240×180×55mm
重 量
2.1Kg
1.9Kg
仪器单独设计描述(不包括电流传感器)
下面的数据是建立在理想的电流传感器（完全线形并且没有相位移）基础上的。电流指标（以及相关参数）分为两类：“除AmpFLEX/TM和Mini-AmpFLEX 电流传感器外”和“AmpFLEX/TM和 Mini-AmpFLEX电流传感器”，来分别介绍。
测量
测量范围
显示分辨率
参考范围内的
最大误差
最小值
最大值
频率
40 Hz
69 Hz
0.01 Hz
±(1pt)
相电压
真有效值（TRMS）
10V
1,000V(1)
0.1 V
V < 1000 V
±(0.5%+2pts)
1 V
V 3 1000 V
±(0.5%+1pt)
线电压
真有效值（TRMS)
10V
2,000V(2)
0.1 V
V < 1000 V
±(0.5%+2pts)
1 V
V 3 1000 V
±(0.5%+1pt)
直流电压
10V
1000V
0.1 V
V < 1000 V
±(1%+5pts)
1 V
V 3 1000 V
±(1%+1pt)
电流
真有效值（TRMS）
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
Inom÷1000
[A]
1.2×Inom
[A]
0.1 A
I < 1000 A
±(0.5%+2pts)
1 A
I 3 1000 A
±(0.5%+1pt)
Ampflex/TM
和Mini-AmpFLEX电流传感器
10A
6500A
0.1 A
I < 1000 A
±(0.5%+1A)
1 A
I 3 1000 A
直流电流
1A
1200A(3)
0.1 A
I < 1000 A
±(1%+1A)
1 A
I 3 1000 A
电流极值
除Ampflex/TM
和Mini-AmpFLEX电流传感器外
Inom÷1000
[A]
1.7×Inom
[A](4)
0.1 A
I < 1000 A
±(1%+1A)
Ampflex/TM和 Mini-AmpFLEX电流传感器
10A
9,190 A(5)
1 A
I 3 1000 A
半个周期电流TRMS(7)
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
Inom÷100
[A]
1.2×Inom
[A]
0.1 A
I < 1000 A
±(1%+1A)
1 A
I 3 1000 A
Ampflex/TM
和Mini-AmpFLEX电流传感器
100A
6500A
0.1 A
I < 1000 A
±(1.5%+4A)
1 A
I 3 1000 A
相电压极值
10V
1414V(6)
0.1 V
V < 1000 V
±(1%+1V)
1 V
V 3 1000 V
线电压极值
10V
2828V(7)
0.1 V
U < 1000 V
±(1%+1V)
1 V
U 3 1000 V
(1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS |
