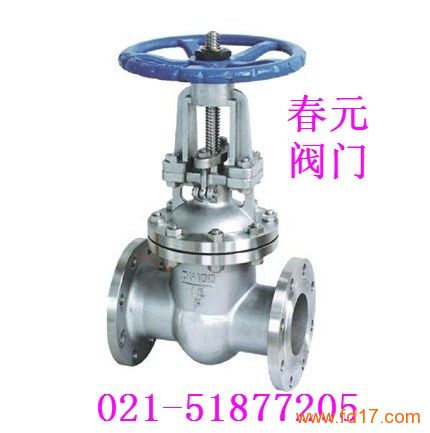

不锈钢闸阀Z41W
型号： Z41W 口径： DN25-DN500
压力： 6.4MPA-10MPA 材质： 304/316(R)/304L/316L
闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
性能范围Specifications
主要零件材料 Material for main parts
零件名称
Part name 材料 Material
Z24Y-16I
－25I
－40I Z24W-16P
－25P
－40P Q41W-16R
－25P
－40R
阀体、阀盖
Body donnet 铬镍钢Ci Ni steel 铬镍钛钢
Ci Ni Ti 铬镍铝钛钢
Ci Ni Mo Ti steel
阀板Wedge gate 合金钢＋硬质合金
Alloy steel＋corbiddealloy
阀杆Stem 合金钢Alloy steel
阀杆螺母Stem nut 铝铁青铜 Al bronze
手轮Hand wheel 灰铸铁、可锻铸铁 Csatiom forageable casriron
主要连接尺寸和外形尺寸Main connecting and overall dimensions
闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
Z44H型快速排污阀
产品详细:
型号 公称压力 PN(mm) 公称通径 DN(mm) 尺寸(mm) 阀体材料 简要性能
L D D1 D2 D6 b z-d H L0 ℃ 适用介质
排污阀 Z44H-162540 P48H-162540 1.6 25 160 115 85 65 - 14 4-14 160 180 灰铸铁 球墨铸铁 碳钢 ≤200 ≤250 ≤425 水蒸汽
32 180 135 100 78 - 16 4-18 180 200
40 230 145 110 85 - 16 4-18 220 220
50 250 160 125 100 - 16 4-18 230 240
65 265 180 145 120 - 18 4-18 250 280
80 280 195 160 135 - 20 8-18 280 350
100 350 215 180 155 - 20 8-18 400 500
2.5 25 160 115 85 65 - 16 4-14 160 180
32 180 135 100 78 - 18 4-18 180 200
40 230 145 110 85 - 18 4-18 220 220
50 250 160 125 100 - 20 4-18 230 240
65 265 180 145 120 - 22 8-18 250 280
80 280 195 160 135 - 22 8-18 280 350
100 350 230 190 160 - 24 8-23 400 500
4.0 25 160 115 85 65 58 16 4-14 160 180
32 180 135 100 78 66 18 4-18 180 200
40 230 145 110 85 76 18 4-18 220 220
50 250 160 125 100 88 20 4-18 230 240
65 265 180 145 120 110 22 8-18 250 280
80 280 195 160 135 121 22 8-18 280 350
|
