产品型号： | 15-200 |
| 产品品牌： | 春元 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2010-08-18 | |
 |
||
详细说明

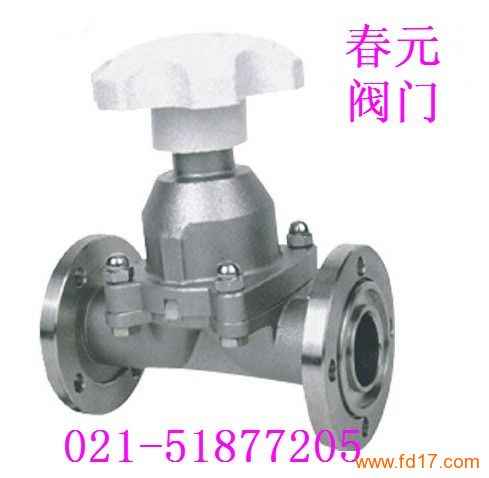

GM系列高真空隔膜阀
高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性.
高真空隔膜阀适用范围：10 5 ～1.3x10 -4 Pa
高真空隔膜阀漏气率：6.7x10 -4 Pa.L/S
高真空隔膜阀介质温度：
高真空隔膜阀隔膜为丁腈橡胶时－25℃～+80℃
隔膜为氟橡胶时－30℃～＋150℃
一、GM系列高真空隔膜阀主要技术规范
适用范围Pa 105～1.3×10ˉ4
漏率Pa.L/S 6.7×10ˉ4
介质温度℃ 隔膜为丁腈橡胶时-25～+80
隔膜为氟橡胶时-30～+150
二、技术规范
零件名称 材料
阀体 碳钢、不锈钢
隔膜 丁腈橡胶、氟胶
阀杆 不锈钢
三、连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式
四、高真空隔膜阀形形及连接尺寸（mm）Ⅰ型连接管焊接隔膜阀外形及连接尺寸
型号，尺寸 DN D H A L L1
GM-10C-H（I） 10 19 80 55 240 120
GM-25C-H（I） 25 32 105 80 240 120
GN-40C-H 40 45 133 100 240 120
GM-50C-H 50 57 157 100 240 120
GM-10D-H（I） 10 19 77.5 50 150 150
GM-25D-H（I） 25 32 105 60 75 75
