详细说明
Area of application
在所有安装了DMS 传感器之处，如称重传感器、测力计或者力矩测量传感器，SIWAREX U 均不失为最佳解决方案。 SIWAREX U 的典型应用有：
监测料仓与料斗的装载量
起重机和电缆负荷的监测
测量传送带的负荷
工业升降机和轧钢机中的过载保护
用于潜在爆炸区的秤（使用一个防爆接口来实现）
监测皮带张力
Design

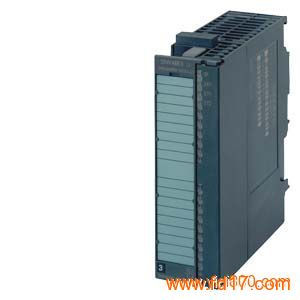

SIWAREX U是SIMATIC S7-300的一个小型功能模块(FM)，并可以直接集成在SIMATIC S7-300或也可以通过ET 200M（通过接口模板）连接到SIMATIC S7-300中。通过使用导轨与搭锁技术还可以大大简化装配和布线。
通过20针前连接器连接称重传感器、电源和串行接口。
SIWAREX U集成在SIMATIC中，意味着将称重技术完全集成到了自动化系统中。
Functions
SIWAREX U有单通道和双通道两种。每个通道都可以称为一台称。
SIWAREX U的主要任务是测量传感器电压并将这个测量结果转换为一个重量值。如果需要，可以对信号进行数字滤波。
除测定重量外，SIWAREX U还可以监测每个通道的两个可自由编程极限值(最小值/最大值任选)，并在到达这些值时用一个过程报警信号迅速通知SIMATIC。
SIWAREX U出厂时已进行过校正。这意味着不用校正砝码也可对配料进行理论校正，不必重新校正配料也可以更换模块。当使用"有源总线模块"时，还可以在运行过程中进行更换。
所有系统组件之间是一致统一的通信方式，这能够在生产过程中进行快速、可靠和有成本效益的整合和诊断。
SIWAREX U 具有两个串行接口。TTY 接口用来连接最多四个数字远程显示器。除称重通道1和2的两个重量值外，还可以通过SIMATIC设定另外两个值并显示在远程显示器上。
用于校正配料的PC可以通过RS 232接口进行连接。
另外，这个接口还可以用于串行连接(SIWAREX 协议)一个主机 (例如PC)。SIWAREX U不仅能用经典PLC程序设计语言、STL(语句表)，LD(梯形图)、SFC(系统功能图)或SCL(结构控制语言)集成在设备软件中； 还可以用CFCs(连续功能图)进行图形配置，并用PCS 7中提供的面板显示配料。
与串行链接的称重电子装置相反，SIWAREX U不需要用昂贵的附加模块将其链接至SIMATIC。
通过集成在 SIMATIC，可根据操作要求修改可自由编程的模块化称重系统。
使用 SIWATOOL U 软件，可以通过独立于自动化系统的 Windows 系统简便地设置 SIWAREX 称重模块。通过设置，可以修改、保存和打印称重模块的所有参数以编制设备文件。
SIWATOOL U 提供的不同诊断选项可确保以在线模式快速定位故障。
SIWAREX U 称重模块可以用于潜在爆炸区(zone 2)。通过一个任选Ex接口可以给称重传感器提供一个本征安全电源。
