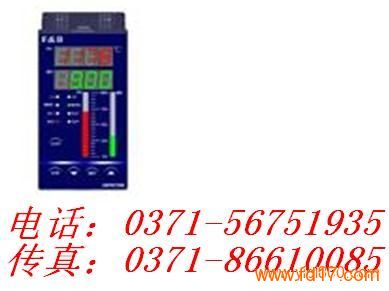

产品型号： | XMGA6000 XMGA66UU06VP |
| 产品品牌： | 百特工控 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2018-08-28 | |
 |
||
详细说明
★ 功能特点
※ 输入输出信号
● 4个模拟量输入(AI)
IN1是被控过程参数的测量反馈输入端，可接收各种热电阻、热电偶、标准信号等任一输入信号，各种输入信号之间分度号可切换，即设即用。
IN2是前馈控制输入(XMGAF6000)或辅助输入端(XMGAF5000)，可接收各种热电阻、热电偶、标准信号等任一输入信号，各种输入信号之间分度号可切换，即设即用。
IN3是阀位反馈信号输入端，可接收0～10mA/4～20mA/0～5V/1～5V等任一标准信号，各种输入信号之间按键可切换。
IN4是外给定(RSP)信号输入端，可接受0～10mA/4～20mA/0～5V/1～5V等任一标准信号，各种输入信号之间可切换，即设即用。
● 1个模拟量输出(AO)
OUT1是IN1的变送输出端0～10mA/4～20mA/0～5V/1～5V输出可选。OUT1可供后级记录仪使用。
● 3个继电器输出(DO)
DO1、DO2为IN1值的报警输出，其上、下限报警方式可设定，继电器动作时，输出触点闭合。
DO3是手动控制状态输出端，当调节器为手动控制时，继电器均动作，输出触点闭合。
※ 正反转控制信号输出端正反转控制信号输出为220VAC，由41A/800V双向可控硅控制，可直接驱动电动执行器伺服电机。
XMGA6000系列带前馈加法控制的光柱数显高级PID调节器选型普
型谱 说明
XMGA6 智能前馈加法控制高级单回路光柱数显PID调节器
控制输出
OUT 5 0-10mA控制输出
6 4-20 mA控制输出
7 0-5V控制输出
8 0-5V控制输出
输出信号
IN1
1 适配热电偶
2 适配热电阻
3 适配霍尔变送器
4 适配远传压力表
5 适配0-10mA输入信号
6 适配4-20mA输入信号
7 适配0-5V输入信号
8 适配1-5V输入信号
9 适配用户特殊要求的各种分度号
U 万能分度号输入
前馈输入
IN2
I 1 适配热电偶
2 适配热电阻
3 适配霍尔变送器
4 适配远传压力表
5 0-10mA信号输入
6 4-20mA信号输入
7 0-5V信号输入
8 1-5V信号输入8
9 适配用户特殊要求的各种分度号
U 万能分度号输入
远给传定
IN4 0 PID控制值本机按建给定LSP
1 PID控制值本机内时间程序给定tsp
5 0-10mA远程给定RSP
6 4-20mA远程给定RSP
7 0-5V远程给定RSP
8 1-5V远程给定RSP
辅助变送
输出OUT1 0 不带辅助变送输出
5 0-10mA带辅助变送输出
6 带4-20 mA辅助变送输
7 带0-5V辅助变送输
8 带1-5V辅助变送输
5C 带0-10mA逆向控制输出
6C 带4-20mA逆向控制输出
辅助变送
输出OUT1 7C 带0-5V逆向控制输出
8C
9C 带1-5V逆向控制输出
带继电器时间比例逆向控制输出
外形结构 V 80*160*150mm光柱竖表
变送器
配电电源
P 带直流24DC／100mA电源输出
通讯接口
类型 不带通讯接口
SR232 带RS232隔离通讯接口
RS485 带RS485隔离通讯接口
Modbus RS485隔离通讯接口
特殊功能 0000表示无特殊功能
