产品型号： | XMGA56600VP XMGA56U66VP |
| 产品品牌： | 百特工控 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2018-08-28 | |
 |
||
详细说明
★适用范围

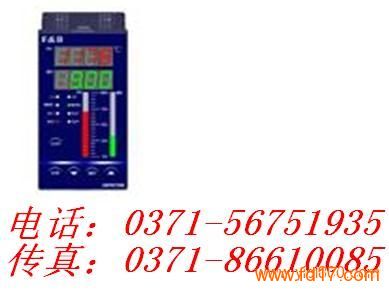

XMGA5000/XMGA6000系列高级PID调节器具有4个模拟量输入，2个模拟量输出，1个开关量输入、3个开关量输出和先进的专家自整定PID控制算法，适合于温度、压力、液位、流量等工业过程参数测量、显示和精确控制。
★功能特点
※输入输出信号
● 4个模拟量输入(AI)
IN1是被控过程参数的测量反馈输入端，可接收各种热电阻、热电偶、标准信号等任一输入信号，信号之间分度号可切换，即设即用。
IN2是前馈控制输入(XMGA6000)或辅助输入端(XMGA5000)，可接收各种热电阻、热电偶、标准信号等任一输入信号，信号之间分度号可切换，即设即用。
IN3可接收0-10mA/4-20mA/0-5V/1-5V等任一标准信号，以上输入信号之间可按键切换，即设即用。可用于带后备操作器时阀位反馈信号输入端，与DI1配合实现后备操作器手/自动无扰切换。也可用于两台调节器串级控制时，后级(附回路)调节器的PV1变送输出的反馈输入端，与DI1配合实现后级(附回路)手/自动无扰切换。
IN4是外给定(RSP)信号输入端，可接受0-10mA/4-20mA/0-5V/1-5V等任一标准信号，，以上分度号之间可切换，即设即用。
● 2个模拟量输出(AO)
OUT为PID调节控制输出端，0-10mA/4-20mA/0-5V/1-5V输出可选。
OUT1可作为IN1的变送输出端（用于串级控制或带记录仪），也可作为PID调节（加热制冷）双重控制输出中0%～-100%的控制输出端，0-10mA/4-20mA/0-5V/1-5V输出可选。
● 1个开关量输入(DI)
DI1用于后备操作器手动状态信号输入端(闭合时为手动)，与IN3配合实现后备操作器手/自动无扰切换。也可用于两台调节器串级控制时，后级(附回路)手动状态信号输入端，与IN3配合实现后级(附回路)调节器手/自动无扰切换。
● 3个继电器输出(DO)
DO1、DO2为IN1值的报警输出，其上、下限报警方式可设定，继电器动作时，输出触点闭合。
DO3是手动控制状态输出端，当调节器为手动控制时，继电器均动作，输出触点闭合。主要用串级控制时，附回路（内环）手动/自动无扰切换。
※PID控制给定值
本机给定(LSP)和远程给定(RSP)无扰切换，自动加偏置补偿，本机控制给定值可按键直接设定，也可以加密码锁定，不让修改。
※PID参数专家自整定
独特的专家自整定PID算法，使之能自动适应各种工业现场，自整定成功率达95%以上。
※双数字、双光柱显示
※XMGA5000/XMGA6000控制工作原理框图
XMGA5000：PV2为辅助输入端，只显示，不参与控制。
XMGA6000：PV2为前馈加法控制输入端。
※XMGA5000/XMGA6000高级调节器与后备操作器配合使用接线示意图（实现后备操作器手/自动无扰切换）。
XMGA5000/XMGA6000可单独使用，也可与后备操作器配合使用，单独使用时可实现本机手/自动输入无扰切换。与后备操作器配合使用还可实现后备操作器手/自动无扰切换。
※可带RS485隔离通讯接口和计算机构成系统。
※两台XMGA5000/XMGA6000可实现串级控制。
★ XMGA5000系列智能高级单回路光柱数显PID调节器选型表
型 谱
说 明
XMGA5
智能高级单回路光柱数显PID调节器
控制输出
OUT
5
0-10mA控制输出
6
4-20mA控制输出
7
0-5V控制输出
8
1-5V控制输出
输入信号
IN1
1
适配热电偶
2
适配热电阻
3
适配霍尔变送器
4
适配远传压力表
5
适配0-10mA输入
6
适配4-20mA输入
7
适配0-5V输入
8
适配1-5V输入
9
适配用户特殊要求的各种分度号
U
万能分度号输入
0
PID控制值本机按键给定LSP
1
PID控制值机内时间程序给定tsp
远程给定
IN4
5
0-10mA远程给定；RSP
6
4-20mA远程给定；RSP
7
0-5V远程给定；RSP
8
1-5V远程给定；RSP
辅助变送输出OUT1
0
不带辅助变送输出
5
0-10mA辅助变送输出
6
4-20mA辅助变送输出
7
0-5V辅助变送输出
8
1-5V辅助变送输出
5C
0-10mA逆向控制输出
6C
4-20mA逆向控制输出
7C
0-5V逆向控制输出
8C
1-5V逆向控制输出
9C
继电器时间比例逆向控制输出
外形结构
V
80×160×150mm光柱竖表
变 送 器
配电电源
缺省为不带24V直流电源输出
P
带直流24V/100mA电源输出
通讯接口
类 型
不带通讯接口
RS485
RS485隔离通讯接口
特殊功能码
□□□□
0000表示无特殊功能码
