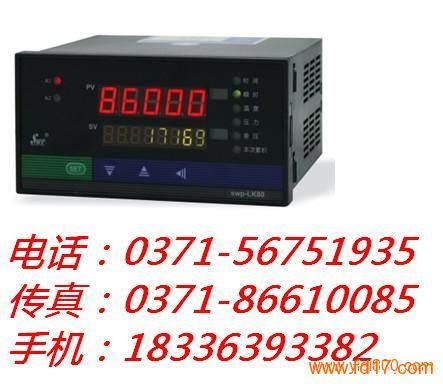

产品型号： | SWP-LK801，SWP-LK802 |
| 产品品牌： | 福州昌晖 | |
| 产品价格： | 100元/台 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2014-05-24 | |
 |
||
详细说明
1.产品简介：
SWP-LK系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。
规 格 说 明
使用
环境 环境温度 0~50℃
相对湿度 ≤85RH 避免强腐蚀气体
供电电压 常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
功耗 ·≤6W（AC220V 线性电源供电）
·≤6W（AC85~260V 开关电源供电）
·≤6W（DC24V 开关电源供电）
输入
信号 模拟量 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
开关量 脉冲信号：波形——矩形、正弦或三角波 辐度——大于4V（或根据用户要求任定）
范围——0~10KHz（或根据用户要求任定）
接点信号：电接点输入信号
输出
信号 模拟量输出 DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
开关量输出 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
通讯输出 接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
馈电输出 DC 24V 负载≤30mA
测量精度 ±0.2%FS±1字或±0.5%FS±1字
分辨率 ±1字
测量范围 -1999~9999字
显示方式 -1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示
方式 控制/报警方式为带回差上限或下限报警(用户可自由设定)
控制精度 ±1字
温度补偿 0~50℃数字式温度自动补偿
打印控制 可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
打印精度 同仪表精度
参数设定 面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定
保护方式 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、
电源欠压自动复位、工作异常自动复位（Watch Dog）
型 号 代 码 说 明
SWP-LK □ □□ -□ □ -□ □ □ -□ □ -□ -□ -□ 5位+8位流量积算控制仪
外形尺寸 8
9 160×80mm,80×160mm
96×96mm
控制作用 01
02
03
04
05 无补偿输入
带补偿输入
过热蒸汽带温度压力补尝-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿输入-查表法
通讯方式 □ 参见 “通讯方式”
输出方式 □ 参见 “输出方式”
流量信号类型 □ 参见 “输入类型”
压力补偿类型 □ 参见 “输入类型”
温度补尝类型 □ 参见 “输入类型”
第一报警方式 N
H
L
B
C
D 无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
流量定量到控制-自动启动
流量定量过程控制-自动启动
流量定量到控制-自动清零
第二报警方式 N
H
L
B
C 无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
流量定量到控制-自动启动
流量定量过程控制-手动启动
馈电输出 N
P
2P 无馈电输出（可省略）
单路DC24V馈电输出
双路DC24V馈电输出
供电方式 W
T DC24V供电
AC85-260V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征 S 竖式显示仪表
横式显示仪表（可省略）
★通讯方式：
代 码 0 2 3 4 8 9
通讯方式 无通讯 RS-232 打印口 RS-422 RS-485 特殊规格
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★变送输出方式：
