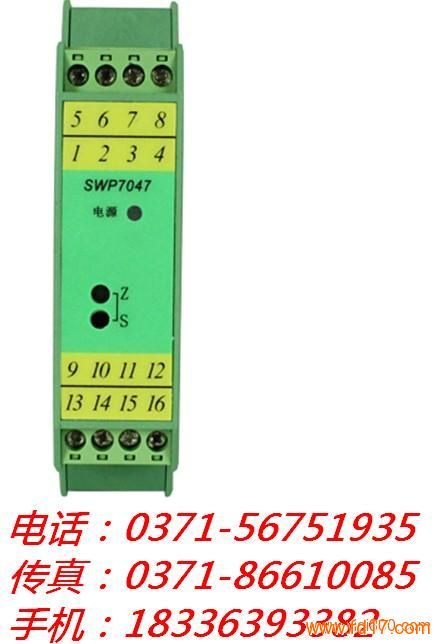

产品型号： | SWP7047，SWP7035 |
| 产品品牌： | 福州昌晖 | |
| 产品价格： | 100元/台 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2018-10-12 | |
 |
||
详细说明
1.产品简介：
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。 规格参数 说 明
电源 20～35VDC
电源功耗 （24V供电，20mA输出时）：
≤1.8W（SWP7047） ≤2.0W（SWP7048）
≤2.4W（SWP7035） ≤2.4W（SWP7148）
≤3.2W（SWP7036） ≤3.2W（SWP7049）
现场信号 输入电流：4～20mADC 或 输入电压：1～5VDC
配电电压/电流：≥16V/20mA（配电回路开路时，最大配电电压26V；正常配电工作电流≤25mA）
控制室信号 输出电流：4～20mADC，负载电阻：0～800Ω
输出电压：1～5VDC，输出阻抗：<10Ω，输出负载：≥10KΩ
电源保护 电源反向保护
输出精度 0.2%F.S
温度漂移 0.01%F.S./℃
仪表结构 尼龙塑壳结构
适用现场设备 二线制、三线制变送器、电流源信号/电压输出设备
型号规格 附加码 说 明
SWP7047 /□ 一进一出 4～20mA输入
SWP7035 /□ /□ 一进二出
SWP7036 /□ /□ 二进二出
SWP7048 /□ 一进一出 1～5 V输入
SWP7148 /□ /□ 一进二出
SWP7049 /□ /□ 二进二出
通道1输出类型 /I 通道1：4～20mA输出
/V 通道1：1～5 V 输出
通道2输出类型 /I 通道2：4～20mA输出
/V 通道2：1～5 V 输出
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
