产品型号： | SWP-T20L |
| 产品品牌： | 福州昌晖 | |
| 产品价格： | 100元/台 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2019-11-19 | |
 |
||
详细说明
概述

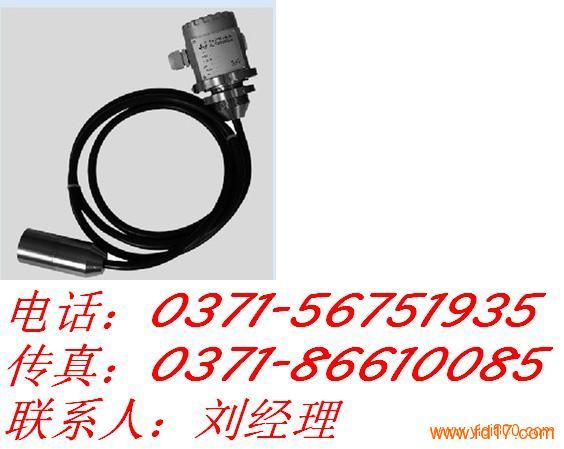

SWP-T20L是一款投入缆式静压液位变送器，本系列静压液位变送器，采用先进的电子陶瓷压力传感器或扩散硅传感器技术，保证了液位变送器长期连续工作和稳定性和测量精度，抗干扰能力强。配合SWP系列数字显示仪表，可方便的构成静压液位计。
技术数据
工作电压 12.5～30VDC
输出信号 4～20mA二线
测量范围 0～100m（最大）
精 度 0.1、0.2、0.5
稳 定 性 优于0.1%FS/年
温度范围 介质 -20℃～+60℃
环境 -20℃～+70℃
贮存 -40℃～+80℃
传感器材料 外壳 不锈钢1Cr18Ni9Ti
膜片 96%氧化铝或316L
密封 氟橡胶
聚四氟乙烯
导气电缆材料 聚氯乙烯与橡胶复合物
过程连接方式 外螺纹G11/2A、G1A或法兰G1A
型号内容
型号
代码 说明
SWP-T20L 静压揽式液位变送器
变送输出 G 4-20mA，线性，模拟/阻尼可调
S 4-20mA，智能型，HART协议通讯
探头材料 1 316L不锈钢
3 1Cr8Ni9Ti不锈钢
9 特殊要求
过程连接方式 R 外螺纹G11/2A（电容）；外螺纹G1A（扩散硅）
G 标准法兰 DN50,PN0.6
Y 特殊要求
密封件材料 1F 氟橡胶
2F 橡胶
5F 聚四氟乙烯
9F 特殊要求
外壳 A 铝外壳 无现场指示 防护等级IP65
B 铝外壳 带液晶现场指示 防护等级IP65
C 铝外壳 带模拟刻度0-100%显示现场指示 防护等级IP65
精度等级 1 0.1
2 0.2
5 0.5
9 特殊要求
配重 H 无配重
Z 标准配重（不锈钢）
Y 特殊要求
测量范围 见标准量程表
Y 非标准量程
传感器类型 R 陶瓷压阻传感器
S 扩散硅传感器
防爆类型
（普通型此栏不填） i 本安型，防爆等级Exia Ⅱ CT6
d 隔爆型，防爆等级Exd Ⅱ BT6
导气管长度 单位m
标准量程表
测量范围
代号 量程调节范围 过载（MPa）
0-10kPa D3 1.0-10kPa 0.6
0-20kPa D5 1.0-20kPa 0.6
0-40kPa D7 12.0-40kPa 0.6
0-60kPa D8 20.0-60kPa 0.6
0-100kPa E1 30.0-100kPa 1
0-160kPa E2 60.0-200kPa 1
0-200kPa E3 60.0-200kPa 1
0-250kPa E4 120.0-400kPa 1
0-400kPa E5 120.0-400kPa 1
0-0.6MPa F1 0.2-0.6MPa 2
0-1.0MPa F2 0.3-1.0MPa 2
