产品型号： | WRN-230D |
| 产品品牌： | 中仪华世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 大兴区 | |
| 发布日期： | 2018-04-24 | |
 |
||
详细说明

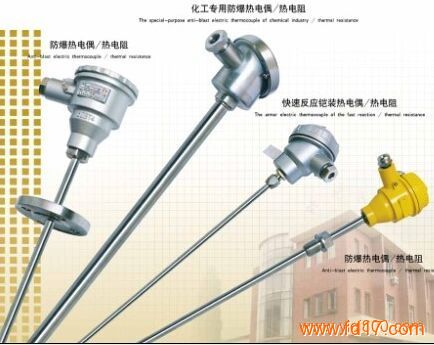

装配热电阻的概述
工业用装配热电阻作为温度测量传感器,通常显示仪表、记录仪和电子调节器等配套使用，它可以直接测量或控制各种生产过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度.根据国家规定装配热电阻生产应符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。
装配热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）
分度号Pt100：A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
R0/R100=1.3850
分度号Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
装配热电阻的特点
压簧式感温元件，抗振性能好；
测温精度高；
机械强度高，耐压性能好；
进口薄膜电阻元件，性能可靠稳定。
装配热电阻的工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
装配式热电阻的主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
测量温度及允差
型 号
分度号
测温范围
精度等级
允许误差
WZP
Pt100
-200-+500
A级
±(0.15+0.002) ltl
B级
±(0.30+0.005) ltl
WZC
Cu50 Cu100
-50-+100
---
±(0.30+0.005) ltl
仪表选型
型号及规格
型 号 分 度 号 测温范围℃ 测 温 点 数 保护管材料
WRN-230D K 0-1000 2-12 GH3030
0-800 1Ci18Ni9Ni
WRE-230D E 0-600 1Ci18Ni9Ni
WRN-430D K 0-1000 GH3030
0-800 1Ci18Ni9Ni
WRE-430D E 0-600 Ci18Ni9Ni
1) 热电偶 I 级按协议订货;
2) 保护管其余材质根据协议订货;
3) 外保护管用户应自备
安装固定形式
固定螺纹
测温点数 M D D H h SW d
2—6 M27x2 ￠40 ￠105 28 5 32 ￠20
7—12 M33x2 ￠48 ￠115 33 5 36 ￠34
固定法兰
测温点数 D D1 D2 H do d
2—6 ￠105 ￠75 — 5 32 ￠20
7—12 ￠115 ￠85 — 5 36 ￠34
选型须知
1) 型号
2) 分度号
3) 精度等级
4) 热电偶点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度
例：多点热电偶， K 型， 3 点。 L 级，固定螺纹 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 级 L 1 =1200,L 2 =1500,L 3 =2000, 螺纹 M27x2
