产品型号： | |
| 产品品牌： | 中仪华世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 大兴区 | |
| 发布日期： | 2018-05-11 | |
 |
||
详细说明

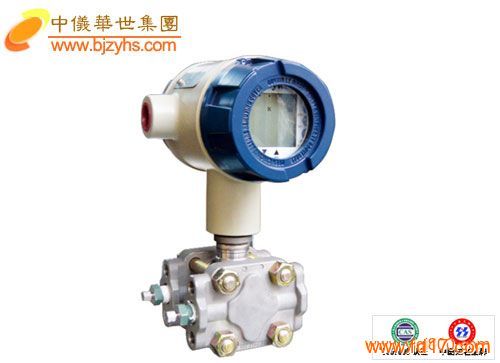

压力变送器产品广泛应用于炼钢炼铁、石油化工、机械制造、玻璃陶瓷、塑料橡胶、酿酒制药、轻工纺织、食品、烟草、水处理、火电及核工业等行
特点:
精度高,稳定性好.
二线制工作方式,4-20mA.DC信号输出．
传感器及线路板是全固体结构，坚固抗振．
抗干扰能力强，温度稳定性好．
结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上．
安装方式：
ZY－８００压力变送器通常采用直接安装方式，建议加装一次阀门，便于安装调试和维护． 当介质温度高于８０度时则需加装一定长度的引压管，便于冷却介质，否则造成仪表测量不准甚至损坏变送器．
技术性能及指标：
电源：２４Ｖ．ＤＣ 量程和零点：打开线路板侧盖连续可调，零点调整范围为最大量程的+５％，量程调整范围为最大量程的４０％～１００％．
温度范围：
环境温度：-２０度～８０度
介质温度：-２０度～８０度
储存温度：-２５度～５０度
超压极限：见选行表
重 量：０.８５Kg
精 度：+０.５％包括线性变差和重复性的综合误差．
电源影响：小于输出量程０.０１％／Ｖ
安装位置影响：无
一般意义上的压力变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等）， 以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器根据测压范围
可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种
压力变送器的主要作用
把压力信号传到电子设备，进而在计算机显示压力
其原理大致是：
将水压这种压力的力学信号 转变成 电流（4-20mA） 这样的电子信号
压力和电压或电流 大小成线性关系，一般是正比关系
所以，变送器输出的电压或电流 随压力增大而增大
由此得出一个压力和电压或电流的关系式
压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
