详细说明

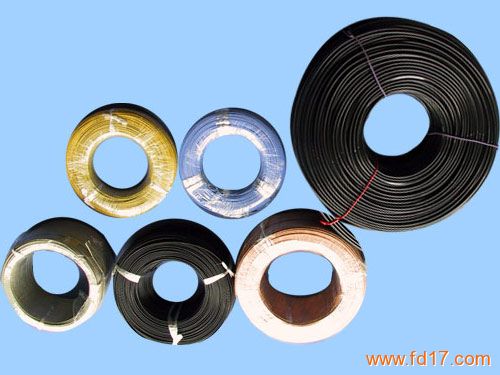

产品名称：热电偶用补偿导线
型号：
补偿导线是特种导线，用于热电偶和二次（基地）仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量，适用于电力、冶金、石油、化工、轻纺等工业及国防、科研部门自动化测温仪表的单点或多点连接.
产品标准:
热电偶补偿导线：GB/T4989-94
热电偶补偿电缆：Q/320831SQL07-96
使用特性:
使用温度：耐热级：-65~+200℃及-65~+260℃两种；
普通级：-40~+70℃及-40~+105℃两种；
最小弯曲半径：补偿导线：不小于导线外8倍；
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍
主要技术指标:
型号
热电偶 分度号
配用 热电偶
补偿导线合金丝
绝缘层着色
正极 负极 正极 负极
BC B 铂铑30-铂铑6 铜 铜 红 灰
SC S 铂铑10-铂 SPC(铜) SNC(铜镍0.6) 红 绿
RC R 铂铑13-铂 RPC(铜) RNC(铜镍0.6) 红 绿
KCA K 镍铬-镍硅 KPCA(铁) KNCA((铜镍22) 红 兰
KCB KPCB(铜) KNCB(铜镍40) 红 兰
KX KPX(镍铬10) KNX(镍硅3) 红 黑
NC N 镍铬硅-镍硅 NPC(铁) NNC(铜镍18) 红 灰
NX NPX(镍铬14硅) NNX(镍硅4) 红 灰
EX E 镍硅-铜镍 EPX(镍铬10) ENX(铜镍45) 红 棕
JX J 铁-铜镍 JPX(铁) JNX(铜镍45) 红 紫
TX T 铜-铜镍 TPX(铜) TNX(铜镍45) 红 白
WC3/25 WRe3-WRe25 钨铼3-钨铼25 WPC3/25 WNC3/25 红 黄
WC5/26 WRe5-WRe26 钨铼5-钨铼26 WPC5/26 WNC5/26 红 橙
主要结构材料及代号:
项目 代号 代号含义 项目 代号 代号含义
阻燃特性 / 非阻燃(省略) 绝缘材料 V 聚氯乙烯
ZC 普通阻燃 F FEP或PFA氟塑料
ZL 低烟低卤阻燃 VD 低烟低卤聚氯乙烯
ZW 低烟无卤阻燃 护套材料 V 聚氯乙烯
系列代号 C 补偿电缆 VB 低烟低卤聚氯乙烯
使用分类 G 一般用(100℃) D 无碱玻璃丝
H 耐热级(200℃) 屏蔽材料
/ 无屏蔽
精度等级 / 普通级 P 铜丝编织屏蔽
S 精密级 P1 镀锡铜丝编织屏蔽
耐热等级 70 最高使用温度为70℃ P2 铜带或铜塑复合带绕包屏蔽
100 最高使用温度为105℃ P3 铝带或铝塑复合带绕包屏蔽
200 最高使用温度为205℃ 铠装材料 22/23 钢丝/细钢丝铠装
260 最高使用温度为260℃ 导体种类 R 多股绞合导体
其他特殊性能型号
本产品可生产为耐寒型、防水型特殊性能的补偿导线及电缆，其标识在型号后面用：耐寒型（L）表示、防水型（S）表示，如SC-G-VVRP1的产品的耐寒型为SC-G-VVRP1（L）
电缆交货长度
1、电缆交货长度应不小于100米，允许长度不小于20米的短段交货。
2、根据双方协议可任何长度的电缆交货。
