产品型号： | MSO2002B |
| 产品品牌： | 泰克 | |
| 产品价格： | 9100元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-05-01 | |
 |
||
详细说明
类型数字存储示波器品牌tektronix/泰克型号MSO2002B系列2000x系列通道数4带宽200（MHz）采样率1（GS/s）记录长度2.5（k）外形尺寸180*377*134（mm）重量3.6（kg）加工定制否

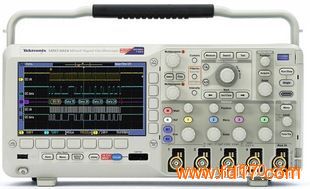

MSO/DPO2000B混合信号示波器
产品说明:
多功能混合信号设计调试工具。
MSO/DPO2000B混合信号示波器系列提供高达 200 MHz 的带宽和 1 GS/s 采样率，以入门级的价格带给您高级调试功能。由于多达 20 条通道，您只需一台设备即可分析模拟和数字信号。再结合自动串行和并行总线分析、FilterVu™低通滤波器和创新的 Wave Inspector®控件，MSO/DPO2000B 系列为您提供多功能工具，简化和加快复杂设计的调试工作。所有示波器均提供 5 年保修。
产品详情:
特点 优点
最多 4 条模拟通道和 16 条数字通道 一台仪器即可分析模拟信号和数字信号，为复杂设计实现系统级排障。
完整的触发集合 提供超过 125 种触发组合，包括建立时间/保持时间、串行包内容和并行数据，快速捕获异常信号。
Wave Inspector®控件 方便地在很长的记录长度内搜索、标记和导航，找到事件出现的所有位置。
自动测量 29种自动测量和 FFT 分析，简化对器件的分析。
并行总线触发和分析（MSO 系列） 自动触发、解码和搜索，快速调试您的并行总线。
串行触发和分析选件 自动触发、解码和搜索，快速调试常见串行总线 – I2C、SPI、CAN、LIN 和 RS-232/422/485/UART。
TekVPI®通用型探头接口 在示波器和探头之间实现智能通信，允许直接连接电流探头（包括交流和直流）、差分探头和单端有源探头。
5年保修 与竞争示波器相比，节省更换成本和维护成本。
特性和优点
• 出色的电子性能
o ≥1.5 GHz探头带宽
o <267 ps上升时间
o ≤1 pF输入电容
o 1 MΩ输入电阻
o -8 V至+8 V输入动态范围
o -10 V至+10 VDC输入偏置范围
• 全面的机械性能
o 用于探测小型几何电路元件的紧凑型探头头部
o 可使用DUT附属附件连接到小至0.5毫米针脚的SMD
o 强大的可靠性设计
• 易用
o 直接连接到具有TekVPI™探头接口的示波器
o 在示波器画面上实现自动单位缩放和读数
o 轻松访问示波器探头菜单画面以了解探头状态/诊断信息和控制探头直流偏置
o 通过示波器实现远程GPIB/USB探头控制
应用
• 高速数字系统设计
• 器件设计和检定
• 制造工程和测试
• 教育研究
• 信号的电压摆幅高达16 Vp-p
TAP1500单端有源FET探头提供了当前数字系统设计所需要的出色的高速电子和机械性能。TAP1500有源FET探头经过专门设计，可使用和直接连接到带有TekVPI™探头接口的示波器，通过解决以下三个传统问题来实现高速信号采集和测量保真度：
• 通过≤1 pF输入电容和1 MΩ输入阻抗降低DUT负载效应
• 利用多功能DUT连接可连接到小型SMD
• 在探头端部为≤1 GHz的示波器保留仪器带宽
