产品型号： | MSO3034 |
| 产品品牌： | 泰克 | |
| 产品价格： | 50000元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-05-01 | |
 |
||
详细说明
精选认证样机：

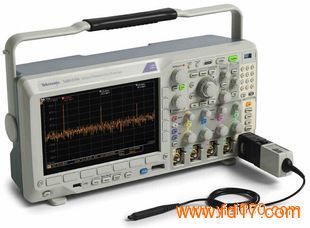

泰克MSO3034混合信号示波器【300MHz,4通道】
MSO3034混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为当前许多主流应用提供了所需的性能。MSO3034混合信号示波器由于多达20条通道，您可以使用一台仪器，同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、创新的Wave Inspector®控制功能和自动电源测量功能，MSO/DPO3000系列为您提供了所需的多功能工具，可以简化加快复杂设计的调试工作。
更多此类型的产品可挑选产品对比参照，选择您所需要产品的型号来电咨询订货。咨询电话:021-67677060
MSO3034混合信号示波器-系列主要性能指标：
500, 300, 100 MHz 带宽型号
2 通道和4 通道型号
16 条数字通道(MSO 系列)
所有通道上2.5 GS/s 的采样率
所有通道上5 M 点的记录长度
>50,000 wfm/s 的最大波形捕获速率
成套高级触发
MSO3034混合信号示波器-系列简便易用功能：
Wave Inspector® 控制功能，轻松导航和自动搜索波形数据
29 种自动测量FFT 分析，简化波形分析
TekVPI® 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
9 英寸(229 mm) WVGA 宽屏彩色显示器
体积小，重量轻- 仅厚5.8 英寸(147mm)，仅重9 磅(4 公斤)
MSO3034混合信号示波器-系列连接能力：
前面板和后面板上的USB 2.0主机端口，迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印兼容PictBridge® 的打印机
集成10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
MSO3034混合信号示波器-选配串行触发和分析功能：
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
MSO3034混合信号示波器-系列技术参数：
垂直系统 MSO3012MSO3014 MSO3032MSO3034MSO3054
输入通道数量 2 4 2 4 4
模拟带宽(-3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz
计算的上升时间
5 mV/div (典型值) 3.5 ns 3.5 ns 1.17 ns 1.17 ns 700 ps
硬件带宽极限 20 MHz 20 MHz, 150 MHz
输入耦合 AC, DC, GND
输入阻抗 1 MΩ ±1%, 75 Ω ±1%, 50 Ω ±1%
输入灵敏度范围, 1 MΩ 1 mV/div to 10 V/div
输入灵敏度范围, 75Ω, 50Ω 1 mV/div to 1 V/div
垂直分辨率 8位(采用Hi-Res 时11 位)
最大输入电压, 1 MΩ 300 VRMS, 峰值≤± 450 V
最大输入电压, 75Ω, 50Ω 5 VRMS, 峰值≤± 20 V
DC 增益精度 对5 mV/div 及以上设置为± 1.5%
对2 mV/div 设置为± 2.0%
对1 mV/div 设置为± 2.5%
通道到通道隔离度
(任何两条垂直标度相等的通道) 在≤ 100 MHz 时≥ 100:1, >
