产品型号： | MSO/DPO5000 |
| 产品品牌： | 泰克 | |
| 产品价格： | 19999元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-05-01 | |
 |
||
详细说明

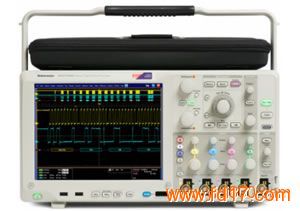

MSO/DPO5000 混合信号示波器
功能丰富的混合信号设计诊断工具。
MSO/DPO5000 混合信号示波器系列提供高达 2 GHz 的带宽和 10 GS/s 采样率，具有价格实惠但功能强大的 Windows® 型号。提供超过 25 种不同的应用软件包，用一台仪器即可测试多种应用。独特的泰克功能如 DPX® 技术的 FastAcq 以及高级触发套件，可让您快速找到其他示波器错过的间歇事件。结合全面的分析工具和创新的 Wave Inspector® 控件，MSO/DPO5000 系列为您提供功能丰富的工具让您简化和加快对复杂设计的调试。
型号属于 MSO/DPO5000 混合信号示波器 系列：
型号 模拟带宽 采样率 记录长度 模拟通道
DPO5034 350 MHz 5 GS/s 12.5M 点 - 125M 点 4
DPO5054 500 MHz 5 GS/s 12.5M 点 - 125M 点 4
MSO5034 350 MHz 5 GS/s 12.5M 点 - 125M 点 4
MSO5054 500 MHz 5 GS/s 12.5M 点 - 125M 点 4
DPO5104 1 GHz 5 GS/s - 10 GS/s 250M 点 - 125M 点 4
MSO5104 1 GHz 5 GS/s - 10 GS/s 250M 点 - 125M 点 4
DPO5204 2 GHz 5 GS/s - 10 GS/s 250M 点 - 125M 点 4
MSO5204 2 GHz 5 GS/s - 10 GS/s 250M 点 - 125M 点 4
功能 优势
4 个模拟通道和 16 个数字通道 一台仪器即可分析模拟信号和数字信号，为复杂设计实现系统级故障排除。
数字荧光显示器的 FastAcq 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。最大捕获速率 >250,000 波形/秒，能够更快地显示难检的异常。
完整的触发集合 提供超过 350 种触发组合，包括建立/保持、串行包内容和并行数据，快速捕获信号异常。可选的视觉触发允许图形触发定义。
Wave Inspector® 控件 方便地在很长的记录长度内搜索、标记和导航，同时查找多达 8 个事件的所有出现位置。
内置分析工具 用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。
并行总线触发和分析（MSO 系列） 用自动触发、解码和搜索快速调试您的并行总线。以高达 60.6 ps 的时基分析率捕获快速转换。
串行触发和分析选件 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。
应用软件包 通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包，将您的示波器变成专门应用的工具。
低电容无源电压探头 标配的四个探头具有业内最佳的 4pF 容性负载，确保准确测量。
