产品型号： | MSO/DPO4000B |
| 产品品牌： | 泰克 | |
| 产品价格： | 19999元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2016-05-01 | |
 |
||
详细说明

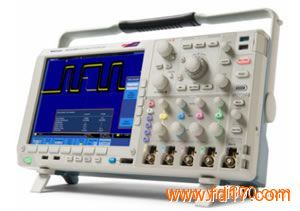

MSO/DPO4000B 混合信号示波器
功能丰富的混合信号设计诊断工具。
MSO/DPO4000B 混合信号示波器系列提供高达 1 GHz 的带宽和 5 GS/s 采样率，为您观看快速变化信号细节提供所需性能。通道数多达 20 个，您只需一台设备即可分析模拟和数字信号。结合自动串行和并行总线分析、创新的 Wave Inspector® 控件以及自动功率测量，MSO/DPO4000B 系列带给您功能丰富的工具来简化和加快对复杂设计的调试。
型号属于 MSO/DPO4000B 混合信号示波器 系列：
型号 模拟带宽 采样率 记录长度 模拟通道
DPO4014B 100 MHz 2.5 GS/s 20M 点 4
MSO4014B 100 MHz 2.5 GS/s 20M 点 4
DPO4102B-L 1 GHz 5 GS/s 5M 点 2
DPO4034B 350 MHz 2.5 GS/s 20M 点 4
DPO4102B 1 GHz 5 GS/s 20M 点 2
MSO4102B-L 1 GHz 5 GS/s 5M 点 2
DPO4104B-L 1 GHz 5 GS/s 5M 点 4
MSO4034B 350 MHz 2.5 GS/s 20M 点 4
DPO4054B 500 MHz 2.5 GS/s 20M 点 4
MSO4102B 1 GHz 5 GS/s 20M 点 2
MSO4104B-L 1 GHz 5 GS/s 5M 点 4
MSO4054B 500 MHz 2.5 GS/s 20M 点 4
DPO4104B 1 GHz 5 GS/s 20M 点 4
MSO4104B 1 GHz 5 GS/s 20M 点 4
功能 优势
2 个或 4 个模拟通道和 16 个数字通道 一台仪器即可分析模拟信号和数字信号，为复杂设计实现系统级故障排除。
数字荧光显示器 高于 50,000 wfm/s 的波形捕获速率和灰阶显示，能够快速发现毛刺和偶发事件。
完整的触发集合 提供超过 125 种触发组合，包括建立/保持、串行包内容和并行数据，快速捕获信号异常。
Wave Inspector® 控件 方便地在很长的记录长度内搜索、标记和导航，查找所有出现的事件。
自动化测量 41 个自动测量、FFT 分析、测量统计、波形直方图和高级数学功能，简化对设备的分析。
并行总线触发和分析（MSO 系列） 用自动触发、解码和搜索快速调试您的并行总线。以高达 60.6 ps 的时基分析率捕获快速转换。
串行触发和分析（可选） 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、I2S/LJ/RJ/TDM 和 MIL-STD-1553。
功率分析（可选） 通过集成的自动功率测量获得快速而准确的结果。
低电容无源电压探测 标配的四个探头具有业内最佳的 4pF 容性负载和高达 1 GHz 的带宽，确保准确测量。
