详细说明

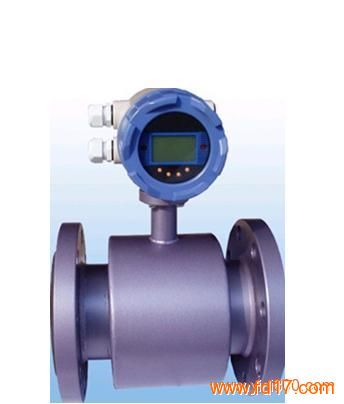

ZN液体流量计特别设计了带背光宽温的中文液晶显示器、液体流量计功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便；另外中能仪表科技有限公司独家设计4-6多电极结构、进一步保证了测量精度并且任何时候无需接地环、减轻了仪表体积和安装维护的麻烦、测量精度不受流体密度、温度、粘度、压力和电导率变化的影响、传感器感应电压信号与平均流速呈线性关系、因此液体流量计测量精度高；测量管道内无阻流件、因此液体流量计没有附加的压力损失、测量管道内无可动部件、因此液体流量计传感器寿命极长、由于感应电压信号是在整个充满磁场的空间中形成的、是管道载面上的平均值、因此液体流量计传感器所需的直管段较短、长度为5倍的管道直径；传感器部分只有内衬和电极与被测液体接触、只要合理选择电极和内衬材料、即可耐腐蚀和耐磨损。
ZN液体流量计产品特点：
１、液体流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响。２、液体流量计测量管内无阻碍流动部件，无压损，直管段要求较低。３、液体流量计系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择。４、液体流量计转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1。５、液体流量计转换器可与传感器组成一体型或分离型。６、液体流量计转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠。７、液体流量计流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART。８、液体流量计转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
液体流量计如何正确选型：
液体流量计仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆液体流量计收集数据
1.液体流量计被测流体成份
2.液体流量计最大流量、最小流量
3.液体流量计最高工作压力
4.液体流量计最高温度、最低温度
◆液体流量计被测流体必须具备一定的导电性，导电率>5μS/CM
最大流量和最小流量必须符合下表中的数
液体流量计口径与流量范围对照表：
液体流量计口径mm
液体流量计流量范围m3/h
液体流量计口径mm
液体流量计流量范围m3/h
φ15
0.0636~6.36
φ450
57.23～5722.65
φ20
0.11～11.30
φ500
70.65～7065.00
φ25
0.18～17.66
φ600
101.74～10173.6
φ40
0.45～45.22
φ700
138.47～13847.4
φ50
0.71～70.65
φ800
180.86～18086.4
φ65
1.19～119.4
φ900
228.91～22890.6
φ80
1.81～180.86
φ1000
406.94～40694.4
φ100
2.83～282.60
φ1200
553.90～55389.6
φ150
6.36～635.85
φ1600
723.46～72345.6
φ200
11.3～1130.4
φ1800
915.62～91562.4
φ250
17.66～176.25.
φ2000
1130.4～113040.00
φ300
25.43～2543.40
φ2200
1367.78～136778.4
φ350
34.62～3461.85
φ2400
1627.78～162777.6
φ400
45.22～4521.6
φ2600
1910.38～191037.6
液体流量计实际最高工作压力必须小于流量计的额定工作压力。液体流量计最高工作温度和最低温度必须符合流量计规定的温度要求。确定是否有负压情况存在。您可以根据上表中的流量选择相应的电磁流量计，若所选择的液体流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。从产品价格考虑，可以选择较小口径的液体流量计，相对减少投资。测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆液体流量计耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。
液体流量计的接线：
①液体流量计励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样；②液体流量计信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。3信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁液体流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁液体流量计。
