产品型号： | STLG -LG |
| 产品品牌： | DY | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2015-04-08 | |
 |
||
详细说明
孔板流量计工作原理
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
c－流出系数 无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量 Kg/s
qv－体积流量 m³/s
ß－直径比d/D 无量纲
流体的密度Kg/m³
可膨胀性系数 无量纲
孔板流量计结构
节流装置组成

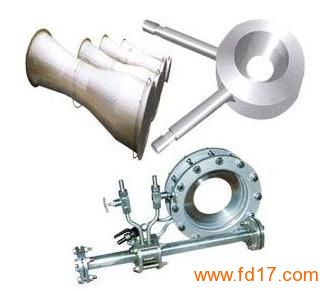

节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置：环室、取压法兰、夹持环、导压管等
测量管
孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。
孔板流量计特点
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国际标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
孔板流量计选型
型号
说 明
STLG 节流装置（孔板流量计）
代号 按其结构特征的两大基本分类
K 孔板
P 喷嘴等
代号
公称压力（105Pa）
2.5
2.5
10
10
16
16
25
25
64
64
100
100
200
200
代号
口径(mm)
10～1600 10～1600mm
代号
按其结构形式细分
H
标准孔板(环室)
Y
标准孔板(法兰)
K
标准孔板(钻孔)
I
ISA 1932喷嘴
L
长径喷嘴
W
文丘利喷嘴
G
经典文丘利管
S 双重孔板
Q
圆缺孔板
Z
锥形入口孔板
R
1/4圆孔板
P
偏心孔板
N
整体(内藏)孔板
X
楔形孔板
T
不在上述之列的特殊节流装置
代号
介质
1
液体
2
气体
3
蒸汽
4
高温液体
代号
补偿形式
N
不带压力、温度补偿
P
带压力补偿输出
T
带温度补偿输出
Q
带压力、温度补偿输出
代号
变送器差压量程范围
0
微差压量程
1
低差压量程
2
中差压量程
3
高差压量程
代号
是否带现场显示
W
节流装置传感器
X
智能节流装置（流量计）
