产品型号： | YG-RLM(C) |
| 产品品牌： | 铭万仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 普陀区 | |
| 发布日期： | 2014-04-01 | |
 |
||
详细说明
加工定制 是 品牌 甬港仪表
型号 YG-RLM(C) 测量范围(m3/h) 0.03--3000
类型 超声波流量计 公称通径(mm) dn15--dn500
工作压力(MPa) 1.6 工作温度(℃) 4--95
精度等级 2 适用介质 液体

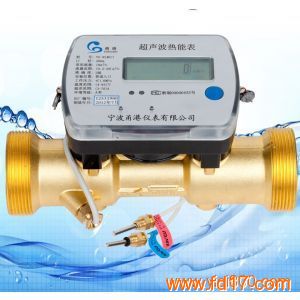

管网超声波热量表
管网热量表使用说明
一、使用场合
本系列热量表主要用于测量管网，住宅小区，企业的供暖或制冷系统，使用的温度范围：4~95℃
二、工作原理
在供热系统中，热水通过释放（制冷系统为吸收）热量给用户供热，在一定的时间内，其热量与进出水管的温差、流过热水的体积成正比。
流经流量计的热水量通过磁钢耦合传送给计算器，进出水管间的温差通过安装在管道上的配对温度传感器传输给计算器，计算器根据流过流量传感器的热水体积、温差进行时间积分来达到计算能量消耗的目的。
三、特点
● 公称口径：DN50~200，
● 最小温差3℃
● 采用沃特曼原理
● 满足EN1434及CJ128三级表要求
● 使用微功耗芯片，锂电池的寿命大于5年
● 可选远传M-BUS输出，方便应用于远传系统
● 可更换结算日期
● 同时使用于热量及冷量的测量
● 安装于进水端（根据客户要求，可提供装于回水端的仪表）
● PT1000的配对温度传感器
● 温度分辨率0.01℃
四、计量特性
● 水压：不超过1.6Mpa
● 计量等级及最大允许误差
本热量表的计量等级为3级，其误差限符合以下曲线：
E=±（4+4Δθmin/Δθ+0.05qp/q）%
其中Δθmin为热量表的最小温差，Δθ为实际温差。
五、组成部件
● 计算器
● 流量计
● PT1000配对温度传感器
六、计算器
● 可选M-BUS远传输出
● 菜单显示
七、装箱清单
标准配置
● 管网热量表 1块
● 产品说明书 1份
● 产品合格证 1份
● 温度传感器焊接管 1套
可选配件
● 温度传感器套管（使用普通配对温度传感器）
● 温度传感器法兰接管
● 阀门
八、其它
● 自出厂日起一年内质量实行三包
如有需要请联系销售部赵勋 18621339191 021-61729612 QQ402806309
