产品型号： | ZRN1151LT |
| 产品品牌： | 中瑞能 | |
| 产品价格： | 3500元/台 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2012-01-11 | |
 |
||
详细说明

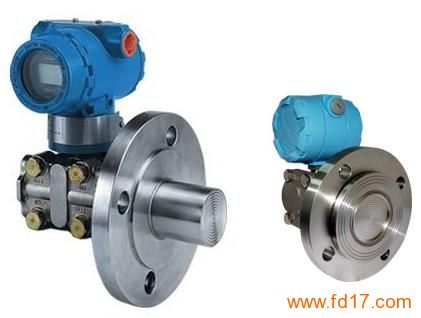

ZRN1151LT法兰式液位变送器
加入时间：2008-11-28 15:25:43
∷产品简介∷
DDZ-1151LT型法兰式液位变送器
1151LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3″和4″规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN =2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明时，以3″150LB安装法兰及接液膜片材料316L供货。
下图法兰式液位变送器外型尺寸图
法兰尺寸 螺栓孔
尺寸 规格 直径D A B C 数目n 直径d 分布直径D1
3″ 1501b 190 30 66 127 4 19 152
4″ 1501b 228 30 89 157 8 19 190
3″ 3001b 210 35 66 127 8 22 168
4″ 3001b 254 38 89 157 8 22 200
