产品型号： | ZRN507 |
| 产品品牌： | 中瑞能 | |
| 产品价格： | 6500元/台 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2012-01-11 | |
 |
||
详细说明

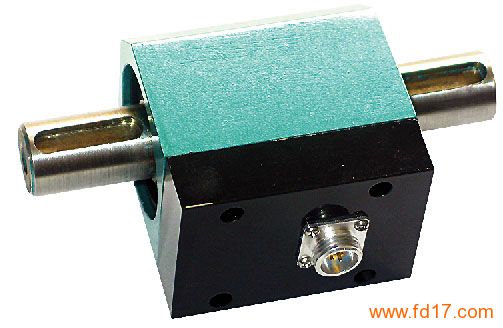

ZRN507扭矩传感器
加入时间：2009-1-1 14:26:38
∷产品简介∷
ZRN507扭矩传感器是ZRN500系列中(具体尺寸请电话咨询）尺寸软小的一款。
ZRN507扭矩传感器通过借鉴国外产品加以改进而成。产品外型更加紧凑
线路处理上更加合理，能够输出标准模拟量信号，以之更加适用国内客户的需要，
同时又兼顾国外产品的优良品质，是一款不错的国外产品的替代品。
本系列扭矩传感器具备:
1.扭矩测量功能；能源及信号非接触传递功能；输出信号数字化功能。
2.可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。
3.传递信号时与是否旋转，转速和转向无关。可以适应长时间,高转速运转。
4. 精度高，稳定性好；5体积小，重量轻，易于安装；
6. 不需反复调零即可连续传递正反转扭矩信号；
7. 没有集流环等磨损件，可以高转速长时间运行；
8. 抗干扰性强；
9. 可任意位置,任意方向安装;
二、技术指标
1. 量程范围：10、50、100、200、500 、1000Ｎ?m 2.精度:０.5%Ｆ?Ｓ
3.适用转速20000转/分以下. 4.环境温度：０℃-５0℃
5.频率响应：100 μs 6.自重=0.8Kg--2 Kg
7.输出信号: 0-12v方波频率负载电流<10mA;
零扭矩:10 KHZ ; 正向满量程:15 KHZ ; 反向满量程:5 KHZ.
8.信号插座 : (1)0V. (2)+15V. (3)-15V. (4)(转速信号) ．(5)扭矩信号.
本系列扭矩传感器由于是变压器感应供电，可以长期工作,广泛应用于电机、发电机、减速机、柴油机的扭矩监测。
如果需要测量转速时，只要在本系列扭矩传感器的外壳上安装上专用测速传感器及其测速轮，即可测得每转 6--6０个方波的转速信号。
1. 使用两组联轴器，将带扭矩传感器的传感器安装在动力源和负载之间。
2.建议用挠性.弹性或万向节联轴器，以保证同心度∠0.1mm 3.动力及负载设备必须固定可靠避免振动。
4.将本扭矩传感器的基座与设备的基座尽可能采用柔性固定(可以摆动),避免产生弯矩。
三、信号处理
1. 使用ZRN系列扭矩仪直接显示扭矩值;
2． 直接将扭矩频率信号送给计算机或PLD进行处理；
3．转换为4?20m A或1?5V模拟信号.
四、使用注意：
1． 接线必须正确; 2.±15V的范围:不得低于± 14.5V 不得高于± 15.5V ;
3. 信号线输出不得对地,对电源短路,输出电流不大于10mA;
4. 屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
5. 使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。
