产品型号： | XG3000 |
| 产品品牌： | 爱思达 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2019-11-20 | |
 |
||
详细说明

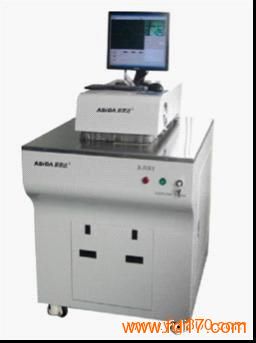

X光检查机/X-Ray检查机/ 定位X光检查机/PCBX光检查机 的型号规格
1.1 型号：XG3000
1.2 X光像增强器指标：
1.2.1 6英寸视野X像增强器；
1.2.2 可视范围:φ18 mm；
1.2.3 X-CCD分辨率：752 x 582；
1.2.4 空间解析度: 21 lp/cm。
1.3 X光管指标：
1.3.1 最大电压：50kv
1.3.2 最大电流：1mA
1.3.3 最大功率：50w
1.3.4 X光管预热时间: 6分钟
1.3.5 冷却方式: 空冷
1.3.6 透视放大倍率：8X～64X
1.4 导航摄像头的分辨率：500万像素
1.5 检查PCB板尺寸：最宽45″（喉深：630mm）,板厚最厚 12 mm。
1.6 操作模式：手动移动被测板，导航摄像头同步跟踪测点。
1.7 软件操作系统：Windows XP。
1.8 显示器规格：17”LCD。
1.9 机台尺寸：W1040 x L855 x H1510（含显示器）
1.10 整机重量：120kg
X光检查机/X-Ray检查机/ 定位X光检查机/PCBX光检查机 的简介
根据PCB的发展看，多层、高密度越来越多，就导致多层对位精度要求越来越高，与之相应的对位精度检测要求也越来越高。X-RAY检查机就是为了满足该检测需要开发的，该机能对PCB的定位孔进行观察和参数测量, 可以对图像进行各种条件测量，圆心位置，点与点距离，圆形面积等，并可根据设定参数进行判定。
X光检查机/X-Ray检查机/ 定位X光检查机/PCBX光检查机 的特点
1 采用X光透射成像原理，对PCB定位孔进行观察和参数测量；
.2 整套装置采用CAN网络计算机控制系统，通讯稳定，操作简单；
3配备导航微型摄像头，可对指定位置进行检测。实现观察的可视化动态显示；
4选择密封式微焦X射线管并采用多种图像处理技术和功能软件，使图像减小变形失真；
5可以对图像在冻结和非冻结状态下，进行各种条件测量，圆心位置，点与点距离，圆形面积等等，并可进行四图合并。
6 测量结果可根据设定参数进行判定；
7 该机具有高可靠性X射线防护措施及控制系统,提供安全可靠操作环境, X射线剂量当量不超过2 mSv/年（不超过0.5 μSv/h）的国家标准 GB18871-2002《电离辐射防护与辐射源安全基本标准》要求；
8 该机加装两个风扇对X光管进行冷却，防止X光管过热，大大提高X光管的使用寿命；
9 该机设置了X光开启一定时间后，自动关闭X光功能。大大降低了辐射可能造成的危害；
10 该机对X光管的电流和电压限制在有效清晰的范围内，防止X光管长时间大电流和大电压工作时，导致过热损坏；
11 产品检测项目能满足IPC- A-600G《电路板品质允收规格》标准要求规定。
