产品型号： | WY2200（大平台） |
| 产品品牌： | 爱思达 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2014-02-11 | |
 |
||
详细说明

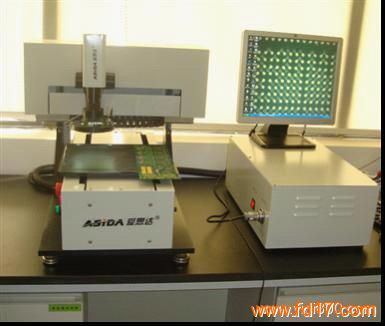

外观检查仪/光学检查仪/PCB成品外观检查仪/自动外观检查仪用途
爱思达外观检查仪采用连续变倍齐焦镜筒，变倍过程清晰无闪动；科学设计的照明光源，针对不同对像的表面反光情况选择特定光源及照明方式，使高、低反射率材料表面同时清晰明朗。使高、低反射率材料表面同时清晰明朗。适用于半导体、印制线路、五金等领域的显微观察及检测。特别适用于PCB成品板的外观检查，能有效抑制金属面眩光，同时字符、油面图像清晰明亮颜色真实。
外观检查仪/光学检查仪/PCB成品外观检查仪/自动外观检查仪外观检查仪系列包括以下机型：WY1100、WY1200、WY2100、WY2200。其中WY1100为手动小平台机型、WY1200手动大平台机型；WY2100自动小平台机型、WY2200自动大平台机型。每款机型可配不同的镜头和摄像头。自动外观检查仪WY2100，能够实现对待测板的自动扫描，并且平台运动速度、停顿间隔、重叠区大小、以及扫描范围均可自定义，客户可选择最适合的参数来提高工作效率。
外观检查仪/光学检查仪/PCB成品外观检查仪/自动外观检查仪特点
l 采用变倍齐焦镜筒，变倍过程清晰无闪动；
l 130万像素相机，画质清晰流畅；
l 65mm高工作距离，方便缺陷确认；
l 科学设计的照明为系统提供均匀的光照，有效抑制金属面眩光。
l 灵活的自动扫描机构，扫描速度、扫描范围、停顿观察时间等各参数均可自主设置；
l 超大台面，最大可检板范围250 mm*300 mm*10 mm；
l 脚踏开关方便控制平台的暂停；
l 幻灯片形式播放图片，观察更舒适。
外观检查仪/光学检查仪/PCB成品外观检查仪/自动外观检查仪参数
自动外观检查仪
WY2100（小平台） WY2200（大平台）
机械参数
光源工作距离（mm） 65 65
最大可检样品（mm） 250*300*10 610*610*10
调焦行程（mm） 50 60
平台运行速度（mm/s） 10~70 10、15、20
载物平面高度（mm） / 960
外观尺寸（mm） 600*640*530 1350*1120*1380
整机重量（Kg） 30Kg（不含电脑） 200Kg
摄像头参数
芯片规格 1/3
图像分辨率 1280*1024（130万像素）
成像帧率（fps） 15
数据接口 USB 2.0
图像储存功能 有
操作环境及条件
电源 ~220V 50HZ
电脑配置 显示器：17寸普屏液晶显示器
CPU：2.2GHz 双核
内存： 1G
操作系统： Windows XP SP3
显示器分辨率：1280*1024
工作温度 0℃~40℃
工作湿度 40%~80%
镜头参数
主镜倍率 放大倍率 0.5倍辅助镜 1.0倍辅助镜
0.7×~4.5× 光学放大 0.35×~2.25× 0.7×~4.5×
电子放大 72× 72×
总放大 25×~162× 54×~324×
0.2×~1.2× 光学放大 0.1×~0.6× 0.2×~1.2×
电子放大 72× 72×
总放大 7×~43× 14×~86×
