产品型号： | XK23 |
| 产品品牌： | 爱思达 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2014-02-11 | |
 |
||
详细说明
线宽量测仪/线宽检测仪/台面式线宽检测仪/LD定位检测仪 用途

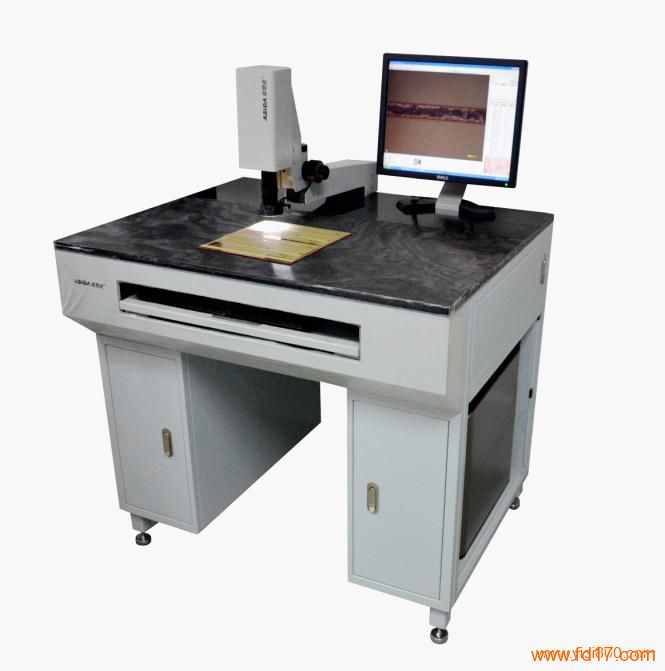

ASIDA–XK23线宽检测仪是一种实现精密检测的光学测量仪器，主要是专为检测印刷电路板内、外层半成品经显影蚀刻后（上绿油前）线路的上幅及下幅宽度，及微盲孔的上下孔径和部分缺陷检测功能，基本上满足了市面上各种不同厚度的PCB板中的成品和半成品线宽与圆孔的检测。它采用国内外先进技术及零配件，并配套界面清晰明了，简单易学的操作软件。
线宽量测仪，线宽检测仪，台面式线宽检测仪，光学线宽测量仪，PCB量测仪，LD定位检测仪 特点
1.1大理石工作台，平整稳固结实并带有自动抗震脚杯
1.2红光LD定位，可快速确定测量区域
1.3同时配备强度可调环形光源，以便在不同检测板情况下都能呈现清晰画面。
1.4采用进口彩色CCD，成像画质清晰，信号传输经过特殊处理，过滤了杂波，抗干扰能力强
1.5放大倍率70×～450×可调
1.6镜头固定，PCB板动，操作便捷
1.7特殊的数据处理方法，在粗略区选情况下具有手动和自动寻边功能，方便操作
1.8独具匠心的鼠标三键式操作，在最大程度上提高工作效率
1.9独具特色的动态和静态测试功能.
1.10 中、英 、繁三种语言版本动态快速切换。适用各种不同的人员操作
1.11 完善的SPC数据统计功能
线宽量测仪，线宽检测仪，台面式线宽检测仪，光学线宽测量仪，PCB量测仪，LD定位检测仪 参数
项 目 规 格
外 形 960×780×1280（mm）
CCD 相机 高感光彩色CCD
放大倍率 电子:50×
光学: 1.4×~9× 连续可调
光源 LED环形光（亮度连续可调）
LD定位光源（红光）
分辨率
0.40 ~ 2.70μm/pixel
视野范围
3.4mm×2.5mm~0.53mm×0.4mm
可测最大板宽 780 mm
电源 220V～±10%/50Hz
重量
190±10Kg（不含电脑）
操作温度
0℃～40℃
测量精度
倍率 1X 2X 3X 4X
测量精度 ±3um ±2um ±1um ±1um
