产品型号： | ZGA-RS |
| 产品品牌： | 正工 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 昌平区 | |
| 发布日期： | 2018-09-06 | |
 |
||
详细说明

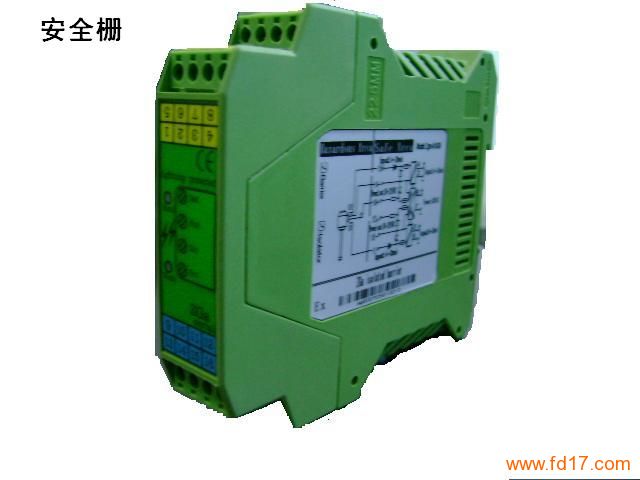

ZGA-RS 检测端隔离式安全栅，可以从安全区向危险区提供隔离的直流24V
电源供给变送器或传感器，并将危险区的RS485 数字信号转换为隔离的RS485
或RS232 数字信号传输到安全区，同时提高工业生产过程自动控制系统的抗干扰
能力，保证系统的稳定性和可靠性。
㈡技术指标
●电 源：24VDC±10?(约3W)。
●使用匹配：被安装在安全区，可与具有错误！未找到引用源。A、错误！未找到
引用源。B、错误！未找到引用源。C 等级的RS485 本安仪表相连。
●外配电源：配电回路开路时最大配电电压可达26VDC。
●输入信号：危险侧输入半双工RS485 数字信号。
●输出信号：安全侧输出:半双工RS485 数字信号(ZGA-RS1)、RS232 数字信号
（ZGA-RS2）。
●ESD 静电防护15KV，防雷击。
●RS485 信号特征：标准RS485 差分电平，传输延时≤10μs。
●RS232 信号特征：标准RS232 逻辑电平, 传输延时≤10μs。
●隔离电压：250VAC。
●防爆标志：Ex(ia)错误！未找到引用源。C。
●认证参数：端子（14，16）Um=242V,Uo=26V,Io=135mA,Lo=2mH,Co=0.083uf。
端子（11，12）Um=242，Uo=6v,Io=85mA,Lo=2mH ,Co=0.083uf。
●使用环境：-5～+60℃，0～90?RH 无结露，周围空气不含对铬、镍、银镀层腐
蚀性的介质。
●重量：约150g。
●安装方式：采用35mm 标准DIN 导轨安装。
●外形尺寸：厚×高×深=22.5×99×114.5(mm)
(RS485 RS485/232)
Run2
Run1
电源和接收
LED
发送LED
安全侧
输出
3o
comgnd
2OB/Rx
4OA/Tx
7 24V-
