产品型号： | WDW-100 |
| 产品品牌： | 济南辰达 | |
| 产品价格： | 40000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2012-03-22 | |
 |
||
详细说明

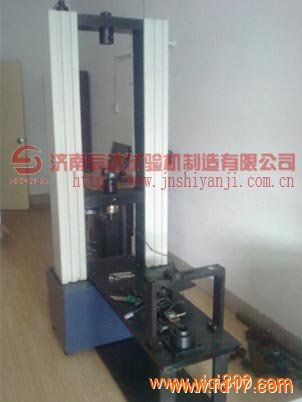

WDW-100微机控制电子万能试验机
一.依据标准：
国家标准内置于试验程序内，满足标准GB/T228-2002《金属材料 室温拉伸试验方法》、GB/T7314《金属压缩试验方法》，GB/T5725-2009《安全网》，GB/T15831-2006《钢管脚手架扣件》等上百个标准的要求，并可为用户量身定制标准方法。
二.重点描述：
1、主机：该机采用双空间门式结构，试验空间可互换空间。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。
2、附具：
详见配置清单
3.电气测控系统：
（1）采用交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）基于PCI技术的内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。
（4）试验结束时，可手动或自动高速返回试验初始位置。
（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。
（6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
（7）具有网络传输接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
5.软件及软件操作界面：
（1）软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统。所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成。
试验主界面
三.技术指标：
试验机等级：1级
试验力指标：
最大值： 100kN，2KN
测量范围：2%-100%
准确度：优于示值的±1％
分辨率：±200000码
位移：
测量精度：优于示值的±1％
分辨率：0.001mm
5、速度：
范围：1mm/min ~ 200mm/min无级调速
准确度：优于示值的±1％
6、主机电源：0.75kW、AC220V±10%、50Hz、单相
7、主机参数：
拉伸行程：700mm
压缩行程：600mm
试验宽度：400mm
8．工作环境： 室温10～35℃，湿度20%～80%
四.系统配置：
序号 项目名称 生产厂家及规格 数量 备注
1 主机框架 引进日本技术 1台
2 交流伺服电机及系统 巨峰 1套
3 减速系统 同步带 1套
4 滚珠丝杠副 韩国 2套
5 负荷传感器 进口 2只
7 计算机 联想（当前主流配置） 1台
五、 售后服务：
设备在订货方正式验收合格后、视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务，对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时对订货方服务，积极协助订货方完成维修任务。
