产品型号： | WEW-600B |
| 产品品牌： | 济南辰达 | |
| 产品价格： | 35000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2012-03-22 | |
 |
||
详细说明

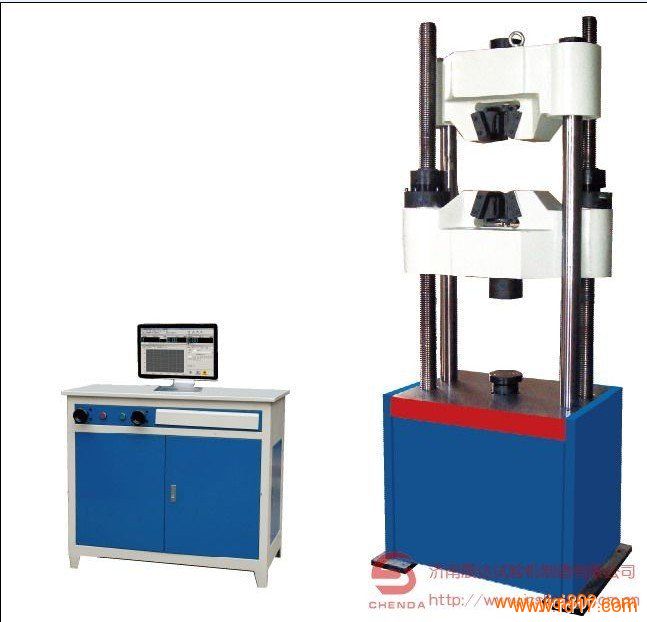

WEW-600屏显式万能试验机
一.功能及结构简述
●WEW-600B微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、抗弯、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机经减速器、链传动机构、丝杠副传动。
●测力机构采用传感器测力，使用公司自主研发的微机屏显系统，能够显示试验力、峰值、变形和各种试验曲线，能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。
二、主要技术参数
1 最大试验力 600kn
2 试验力示值相对误差 ≤示值的±1%
3 试验力测量范围 最大试验力的2%~100%
4 夹紧方式 液压夹紧
5 圆试样夹持直径mm Φ13~Φ40
6 扁试样夹持厚度mm 0~30
7 扁试样夹持宽度mm 80
8 最大拉伸试验空间mm 550
9 最大压缩试验空间mm 450
10 控制柜外形尺寸mm 610×700×1100
11 主机外形尺寸（包括活塞行程）mm 920×630×2226
12 电机功率kW 2.1
13 主机质量kg 2500
14 立柱净间距mm 515
15 上下压盘尺寸mm 204×204
16 弯曲支辊间距mm 600
17 弯曲支辊宽度mm 140
18 容许弯曲度mm 100
19 剪切试样直径mm Φ10
20 活塞最大行程mm 200
21 活塞最大移动速度mm/min 约70
22 试验空间调整速度mm/min 约150
三、标准配置
1 主机 1台
2 控制柜 1台
3 测控系统 1套
4 引伸计 YYU-10/50 1只 北钢院
5 油压传感器 CYB-12SA 1只 中航机电
6 计算机 1台 联想
7 打印机 1台 HP
8 计算机桌 1张
9 圆试样拉伸钳口(mm) Φ13~Φ26，Φ26~Φ40 各1副
10 扁试样拉伸钳口(mm) 0~15，15~30各1副
11 压缩试验附具 1套
12 弯曲试验附具 1套
13 剪切试验附具 1套
14 随机工具 1套
15 随机文件 1套
