产品型号： | WDS-1 |
| 产品品牌： | 济南辰达 | |
| 产品价格： | 35000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2012-03-22 | |
 |
||
详细说明

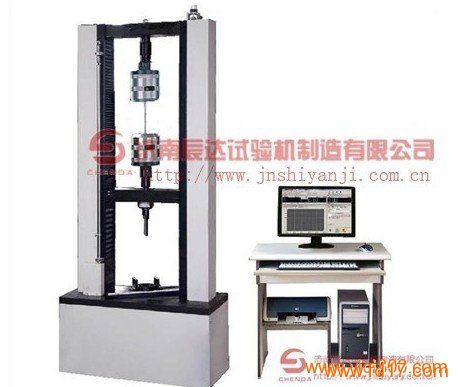

济南辰达试验机制造有限公司，辰达数显土工布试验机
一、 功能介绍：
济南辰达土工布试验机，土工布试验机该系列拉力试验机适用于橡胶、塑料、纺织物、防水材料、电线电缆、网绳、金属丝、金属棒、属板等材料的拉伸试验，增加附具可做压缩、弯曲试验。具有试验力数字显示，试验速度连续可调,试样拉断自动停机，峰值保持等功能
1、采用高精度、全数字调速系统及精密减速机，驱动精密丝杠副进行试验，实现试验速度的大范围调节，试验过程噪音低、运行平稳。
2、万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
3、触摸键操作方式，液晶显示器实时显示。显示界面可显示试验方法选择界面、试验参数选择界面、试验操作及结果显示界面和曲线显示界面，方便快捷。
4、可实现试样装夹时横梁快慢升降调整，具有过流、过压、过载等保护装置。。
5、选配微机接口，可外接微机实现试验过程的控制及数据的存储、打印。
二、 主要技术参数：
1、 最大试验力：1000N ；
2、 量 程: 0N-1000N；
3、 试验力准确度；优于 ±1%；
4、 位移分辨率：0.01mm；
5、 位移测量准确度：优于±1%；
6、 拉伸行程：600mm或1000mm（可选）
7、 压缩行程：600mm或1000mm（可选）
8、 试验行程：600mm或1000mm（可选）
9、 位移速度控制范围：1mm/min～500mm/min（普通配置）
10、位移速度控制精度：优于±1%；
11、试验机级别：优于1级
12、变形示值误差：≤±（50+0.15L）
13、试验机尺寸：660*420*1350或1750 mm
14、外观：符合GB/T2611要求
15、成套性：符合标准要求
16、保护功能：试验机有过载保护功能
17、供电电源：220V，50Hz
18、重量:500kG
三、 主要配置：
1、试验机主机 1套
1.1直流伺服电机 1套
1.2调速器 1套
1.3负荷传感器 1只
1.4精密丝杠副 2套
1.5减速系统 1套
2、辰达全数字控制系统 1套
3、光电编码器 1只
4、联想品牌计算机 1台
5、HP品牌喷墨打印机 1台
6、基于Windows操作系统的计算机控制软件 1套
7、随机工具（提供安装、维修、操作所需的专用工具及清单） 1套
8、拉伸附具 1套
9、压缩附具 1套
10、弯曲附具 1套
11、技术资料：
包括：使用说明书
软件使用手册
合格证、装箱单
四、 主要功能更新：
五、 土工布试验主要技术标准：
GB/T 13762-1992《土工布单位面积质量的测定方法》
SL/T 235-1999《土工合成材料测试规程》
JTG E50-2006《公路工程土工合成材料试验规程》
JG/T 193-2006《钠基膨润土防水毯》
GB/T 13761-1992《土工布厚度测定方法》
SL/T 235-1999《土工合成材料测试规程》
GB/T 6672-2001《塑料薄膜和薄片厚度的测定机械测量法》
JTG E50-2006《公路工程土工合成材料试验规程》
GB/T 4667-1995《机织物幅宽的测定》
GB/T 6673-2001《塑料薄膜和薄片长度和宽度的测定》
JTG E50-2006《公路工程土工合成材料试验规程》
GB/T 21825-2008《玻璃纤维土工格栅》
GB/T 8806-2008《塑料管道系统塑料部件尺寸的测定》
GB/T 9573-2003《橡胶、塑料软管和软管组合件尺寸测量方法》
GB/T 531.1-2008《硫化橡胶或热塑性橡胶压入硬度试验方法第一部分 邵氏硬度计法（邵尔硬度）》
GB/T 2411-2008《塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）》
GB/T 3923.1-1997《纺织品织物拉伸性能断裂强力和断裂伸长率的测定条样法》
GB/T 15788-2005《土工布拉伸实验方法宽条样法》
GB/T 16989-1997《土工布接头/接缝宽条拉伸试验方法》
六、 售后服务承诺
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
