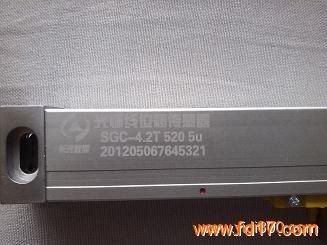

SGCK系列敞开式光栅尺
〖发布时间：2012-08-24，该文章已经被170人阅读过〗
主要应用于超精密机床、测量机和比较仪、测量显微镜、电子工业和半导体工业中的测量设备等其他精密仪器。
基本参数：
有效量程 ：0～900mm
输出信号 ：11μApp、1Vpp
栅 距：0.02mm(50线对)、0.01mm(100线对)
分 辨 率：1μm
响应速度 ：60m/min
零位参考点：每25mm1个、每50mm1个
精 度：执行JB/T10080.2-2000行业标准
工作温度 ：0～+50℃
存储温度 ：-40～+50℃
防护等级 ：IP53
信号参数：
～11uApp(SI)
输出信号 ：0°、90°、180、270°四路正弦电压信号
1Vpp，相位差90° 幅值=7～16uApp
电 源 ：5V±5%/<100mA
最大电缆长度：20m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式 ～1Vpp(SV)
输出信号 ：0°、90°、180、270°四路正弦电压信号
1Vpp，相位差90° 幅值=1Vpp±20%
电 源 ：5V±5%/<100mA
最大电缆长度：20m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式
--------------------------------------------------------------------------------
信号接线表：
插头 输出信号 插脚号 1 2 3 4 5 6 7 8 9
9,9M,9D 11uApp、1Vpp 信号 0° 180° VCC 0V 90° 270° Z / Shield
线色 空 屏蔽
装配示意图（mm）：
