产品型号： | SGC-4.2 |
| 产品品牌： | 长光数显 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2020-09-08 | |
 |
||
详细说明

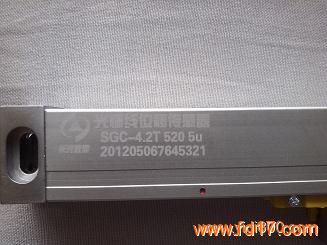

SGC4.2型光栅尺
适用于有效量程小于1000mm的选用，如果是应用于超小空间，请参考SGC6型和SGC8型。
基本参数：
有效量程 ：50～1000mm
输出信号 ：TTL、HTL、ELA-422-A、11μApp、1Vpp
栅 距：0.04mm(25线对)、0.02mm(50线对)
分 辨 率：10μm、5μm、1μm、0.5μm
响应速度 ：120m/min、60m/min、30m/min
零位参考点：每100mm1个、每50mm1个、距离编码
精 度：执行JB/T10080.2-2000行业标准
工作温度 ：0～+50℃
存储温度 ：-40～+50℃
防护等级 ：IP53
信号参数：
TTL方波
输出信号 ：A、B两路方波，相位差90°
电 源 ：5V±5%/<100mA
最大电缆长度：20m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式 HTL方波输出(H12\H15\H18\H24P\H24N)
输出信号 ：A、B两路方波，相位差90°
电 源 ：(12V、15V、18V、24V)±5%/<150mA
最大电缆长度：30m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式
EIA-422-A信号(m，mk)
输出信号 ：A、B两路方波，及其反相信号/A，/B
电 源 ：5V±5%/<150mA
最大电缆长度：100m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式 ～1Vpp(SV)
输出信号 ：0°、90°、180、270°四路正弦电压信号
1Vpp，相位差90° 幅值=1Vpp±20%
电 源 ：5V±5%/<100mA
最大电缆长度：20m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式
～11uApp(SI)
输出信号 ：0°、90°、180、270°四路正弦电压信号
1Vpp，相位差90° 幅值=7～16uApp
电 源 ：5V±5%/<100mA
最大电缆长度：20m
信号周期 ：40μm、20μm、4μm、2μm
波形图输出方式
