详细说明
特点：
■10个独立探伤通道
■真彩显示器
■高性能锂电池，连续工作7小时
■与计算机通讯，可自动生成探伤报告
■实时显示SL定量值
应用行业：
钢结构、锅炉压力容器、电力、石化、压力管道、冶金、军工、航空航天、铁路交通、汽车、机械等领域。
自动化功能
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
●自动φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
●自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
●自动分析并显示回波次数。
放大接收
●硬件实时采样：150MHz，波形高度保真
●闸门信号：单闸门、双闸门，峰值或边缘读数
●增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%
探伤功能
曲线包络和波峰记忆：实时检索并记录缺陷最高波
φ值计算：直探头锻件探伤找准缺陷最高波自动计算
缺陷定位：实时显示水平值L、深度值H、声程值S
缺陷定量：实时显示SL定量值
实时显示孔状缺陷Φ值
缺陷定性：通过波形，人工经验判断
声光报警
●闸门报警：进波报警、失波报警
数据存储
●10个探伤通道，存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
●内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输。
●内存30000个厚度值
时钟记录
实时探伤日期、时间的跟踪记录，并存储
控制接口
高速USB、RS232两种接口与计算机通讯
技术参数
扫描范围： 0~6000mm
工作频率： 0.4MHz～15MHz
垂直线性误差 ≤3%
水平线性误差 ≤0.2%
灵敏度余量 ＞62dB（深200mmΦ2平底孔）
分辨力 ＞50dB（5N14）
动态范围 ≥32dB
噪声电平： ＜8%
硬采样频率 150MHz
重复发射频率 100~1000HZ
声速范围 1000～9999（m/s）
工作方式 单晶探伤、双晶探伤、穿透探伤
数字抑制 （0～80）%，不影响线性与增益
工作时间 连续工作7小时以上（锂电池）
环境温度 （-20～70）℃（参考值）
探头零点（ms） 0.0~99.99
外型尺寸 240×180×50（mm）
标准配置

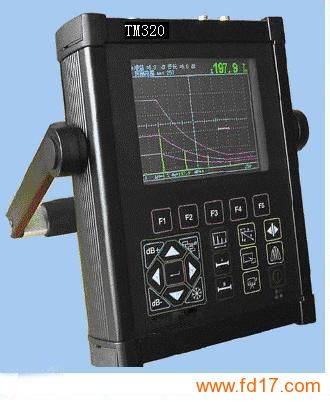

1．TM320主机 1台
2．直探头 1支
3．斜探头 1支
4．电源适配器 1个
5．锂电池组 1组
6．BNC电缆 2根
