产品型号： | XHWZP2 |
| 产品品牌： | 东来 | |
| 产品价格： | 面议 | |
| 所 在 地： | 安徽 滁州市 | |
| 发布日期： | 2014-02-21 | |
 |
||
详细说明

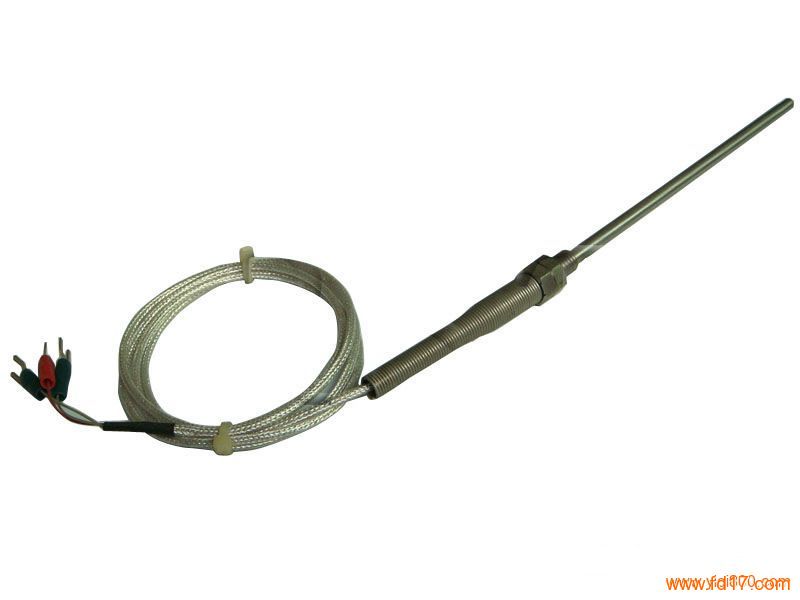

产品特点：PT100热电阻通常和显示仪表、记录仪表等配套使用。直接测量生产过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
工作原理：热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数：○产 品执行标准
IEC751
JB／T8622－1997
JB／T8623－1997
○常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
PT100热电阻的选型须知
1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：热电阻，Pt100型，A级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WZP-220，Pt100热电阻，L×I=450×300，I级，保护管316L，螺纹 M27×2。
热电阻（适用于铠装和隔爆热电偶）
序号
形式
保护管材质
公称压力
热响应时间
备注
1
无固定
1Cr18Ni9Ti
常压
＜90S
保护管外径为Φ16、Φ12两种具体要求双方协商而定
2
固定螺纹
≤10MPa
3
活动法兰
常压
4
固定法兰
≤2.5MPa
5
活络管接头式
常压
6
固定螺纹锥形式
≤30MPa
7
直形管接头式
常压
8
固定螺纹管接头式
9
活动螺纹管接头式
固定装置类型
插入深度L （mm）
备注
150
200
250
300
400
500
750
1000
1500
2000
无固定
保护管总长
L=l 150
特殊插入深
度及其保护
管材质可按
协议定货
固定螺纹
活动法兰
固定法兰
活络管接头式
固定螺纹锥形式
直形管接头式
固定螺纹管接头式
活动螺纹管接头式
保护管材质及选用
材质
使用温度
特点及用途
1Cr18Ni9Ti
-200～800
具有高温耐蚀性，通常作为一般热钢使用
304
-200～800
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316
-200～750
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
316L
-200～750
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
310S
-200～ 1000
具有高温抗氧化性，耐腐蚀型通常作为热钢使用
GH3030
0～1100
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用
