产品型号： | HJ-1 |
| 产品品牌： | 恒海 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 大兴区 | |
| 发布日期： | 2011-04-12 | |
 |
||
详细说明
HJ-1多通道压力传感（变送）器检定系统一、系统介绍本系统由活塞式压力计、Keithley 2000数据采集装置、高精度直流电源、HJ专用计量软件、工具箱、电脑及打印机组成。主要应用于对压力传感器及压力变送器的快速检定。

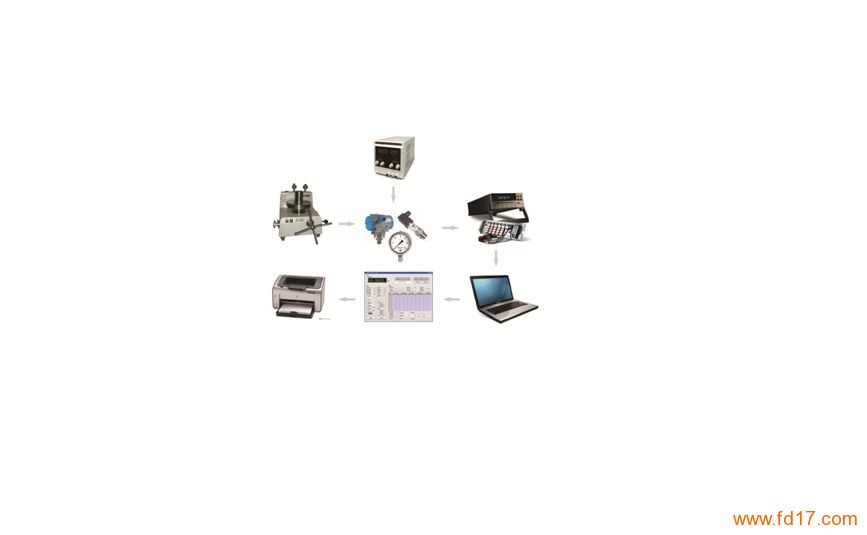

二、系统组成图
三、功能及特点1.功能1）多通道检定压力传感器、压力变送器
实施对压力传感器（变送器）的快速检定。适用于航空航天、石油化工、科研机构及压力传感器（变送器）生产厂家的计量机构对压力传感器（变送器）的快速检定过程，尤其对军工领域计量系统所实施的快速反应机制具有重要的帮助。
2）检定数字压力表（计）、指针式压力表
单独使用活塞式压力计时支持对普通压力表、精密压力表及数字压力表（计）的检定。2.特点1) HJ专用计量软件运行于Windows XP操作系统，全中文操作界面，直观、易懂，友好的人机对话界面，点击操作，简便实用。
2)支持多路标定，轻松实现同量程的（1～10台）被检压力传感器、压力变送器同时标定，原始记录及证书（内页）存储、打印。工效较常规方法提高5～10倍，并可随时查询并打印标定结果。3)实施单通道标定时，可实现表格化数据纪录形式。即采用专用标定界面，测量数据记录在表格中，便于观察、比较，支持记录数据修改。
4) 同时支持数据采集和手工输入两种数据记录方式，自动分析、处理并显示结果。
四、测量范围及准确度1.压力测量：
（0.04～0.6）MPa ；（0.1～6）MPa ；（1～60）MPa ；（2～160）MPa
二等活塞压力计（0.05％）可检定 0.2级传感器、变送器、压力表
一等活塞压力计（0.02％）可检定 0.1级及0.05级传感器、变送器
2. 电量测量：
（0~100）mV; （0~100）mA; （0~10）V; （0~100）V
数字多用表、10通道开关系统及数据记录仪的多功能集成
真六位半 (22位) 准确度
五、硬件组成及技术指标1. HJ系列活塞式压力计
HJ220标准活塞压力计, 是中航活塞压力计系列中的基础型和普及型，是按新国标JJG59－2007要求，是用一系列新技术、新材料、新工艺对传统活塞压力进行全面改进和创新研制的新一代活塞压力计，具有技术先进，品种全、量程宽，保证溯源，性能指标完全符合新规程要求。配双输出口、关闭阀以及活塞缸关闭阀，各输出口可独立工作并可做校验器用，预留“数字接口”和外配多输出口扩展台，进一步实现活塞压力计的数字化，是各行各业压力建标和测量压力的理想设备。
功能特点与技术指标
◆量程：（0.04～0.6）MPa、（0.1～6）MPa、(1～60)MPa、(1～100)MPa、
(2～160)MPa、(5～250)MPa
◆准确度等级：0.005级、 0.01级、0.02级、0.05级
◆工作介质：变压器油、癸二酸酯
◆活塞系统材料：碳化钨或特殊不锈钢
◆砝码材料：不锈钢、碳钢
◆采用挂篮式砝码加载机构，通过砝码挂篮直接加载，降低砝码重心，减小附加误差，使活塞转动更平稳和安全。
◆压力输出：双输出口、输出扩展台（选配）、M20×1.5标准快速接头
◆千克砝码和兆帕砝码任选或二种都要,兆帕砝码按用户当地重力加速度制。
◆用于检定压力传感器、压力变送器、数字压力表、普通及精密指针式压力表。
2. 多路数据采集
多路数据采集/多路综合测试系统将精密测量、程控开关和控制功能集成在一个紧凑的机箱内，可用于机架装配或测试台类的应用。这些高性价比、高性能的测试平台可替代分立的数字多用表、开关系统、数据记录仪/记录器
◆数字多用表、开关系统和数据记录仪的多功能集成
◆真六位半 (22位) 精度
◆多达10个用于测量和控制的差分输入通道（300Ｖ隔离）
◆便捷的面板输入
◆支持GPIB、RS-232通信接口
3.高稳定直流电源真毫安显示输出电流，0~5A全范围毫安级显示精度。超量LED双表头配大镜面背景更清晰监视输出电压和电流。多种保护功能电路同时监控各种危险工作环境，为您提供更安全。
交流输入电压 AC 220V±10% 50Hz
额定输出电压/电流 0?30V连续可调/0?5A 连续可调
显示准确度 ±0.5%rdg+2个字
纹波和噪声 ≤3mVRMS
负载稳定度 ≤0.03V
数显分辨率 电压0.1V、电流0.001A（测试条件30V/3A）
保护方式 限流降压方式、短路保护、过温保护
工作方式 恒流恒压
工作散热方式 强风制冷
4.计量专用测试软件
六、符合规程
◆JJG 860-1994 压力传感器（静态）标定规程；
◆JJG 882-2004 压力变送器标定规程。
七、系统标准配置清单
◆HJ220 标准活塞压力计一台
◆10路数据采集器一套
◆APS3000高精度直流电源一台
◆HJ计量专用软件一套
◆铝合金工具箱一套（包括各种转接头）
◆新型联想商务笔记本一台（可选）
◆HP牌激光打印机一台（可选）
