产品型号： | ZRDCT102 |
| 产品品牌： | 开关柜智能测温 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 淄博市 | |
| 发布日期： | 2019-03-11 | |
 |
||
详细说明

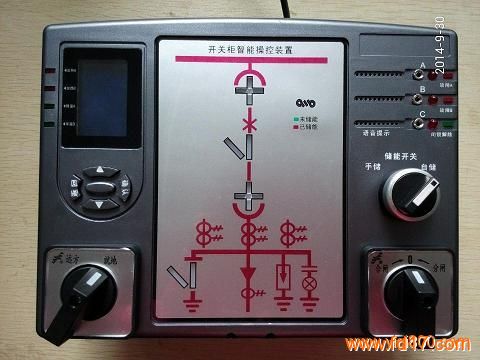

1、ZRDCT102开关柜智能操控装置产品概述
ZRDCT102开关柜智能操控装置产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。ZRDCT102开关柜智能操控装置具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。ZRDCT102开关柜智能操控装置并且具有RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议(选配)、能够使开关柜进一步，智能化，网络化，数字化,方便广大用户使用与操作。
2、ZRDCT102开关柜智能操控装置技术指标
ZRDCT102开关柜智能操控装置工作温度：－20℃～＋65℃
ZRDCT102开关柜智能操控装置工作湿度：≤95％RH
ZRDCT102开关柜智能操控装置介质强度：≥AC2000V
ZRDCT102开关柜智能操控装置绝缘性能：≥100MΩ
ZRDCT102开关柜智能操控装置抗电磁干扰性能：符合IEC255－22的标准规定
ZRDCT102开关柜智能操控装置工作电源：AC85～265V/DC110～300V
ZRDCT102开关柜智能操控装置动态闪烁频率：1次/秒
ZRDCT102开关柜智能操控装置湿度测量范围：20%～99%RH
ZRDCT102开关柜智能操控装置温度测量范围：－20℃～＋80℃
ZRDCT102开关柜智能操控装置湿度测量精度：±3.0%RH
ZRDCT102开关柜智能操控装置无线无源传感器触点测温范围：-30℃～＋125℃（-40℃～+200℃可定制）
ZRDCT102开关柜智能操控装置温度测量精度： ±1℃
ZRDCT102开关柜智能操控装置响应时间：≤2s
ZRDCT102开关柜智能操控装置人体接近感应时间：≤3秒
ZRDCT102开关柜智能操控装置人体接近语音提示时间：0～29秒
ZRDCT102开关柜智能操控装置开关量输入端子和LED数码显示关联关系：动态配置
ZRDCT102开关柜智能操控装置通讯方式：RS485通讯接口
ZRDCT102开关柜智能操控装置通讯波特率：1200bps、2400bps、4800bps、9600bps可设置。
ZRDCT102开关柜智能操控装置数据格式：8个数据位 1个停止位 无奇偶校验
ZRDCT102开关柜智能操控装置发射模块与接受模块间空旷距离：1、＜30米； 2、<200米。
3、ZRDCT102开关柜智能操控装置无线测温功能
ZRDCT102开关柜智能操控装置可以同时测量3～9点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出
跳闸或告警信号。
附图：无线测温安装说明
1）触点测温单元结构
无线测温在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块（已组装在操控装置里）及
外置天线。
2）无线温度传感器尺寸及参数
DTS-7型 无源无线触头测温传感器 特性：
1）能量来源：传感器利用一次回路电流取电，能量供给远远不断，温度采样速率随意设定。
2）超低功耗设计：主芯片采用美国TI公司，功耗低，最低可至0.03mw，区别于传统的感应供
电，不存在发热现象。
3）取能范围:支持一次通过2～10000A电流情况下传感器稳定供电，完全满足现有市场的开关柜
负荷要求（现有市场的开关柜设计负荷最高至6000A），基本无盲区。
4、ZRDCT102开关柜智能操控装置外观设计：
超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不 同规格尺寸，不同技术参数的传感器，大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装
时间。
5、ZRDCT102开关柜智能操控装置测温元件
采用耐高温、高精度热敏电阻，测温范围宽至-40℃～+200℃，精度 ±1% 。
测温范围：-40℃～+200℃
供电电源：CT感应取电 （支持一次通过2～10000A电流情况下传感器稳定供电）
使用寿命：10年以上 （进口军规元器件）
频率范围： 433MHz－434.79MHz （免申请）
机壳材质：进口耐高温阻燃材料
传感器测温误差：>0.1℃
传感器测温分辨率：±0.1℃
采样速率：2s～600s。（设定方法详见随机附带说明书）
外形尺寸： 60×26×13（mm）
一次回路电流：3A-10000A
6、ZRDCT102开关柜智能操控装置安装
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
①.把表带状的测温模块放在被测物体上。
②.把表带状的测温模块的一端穿过另一端。
③.直到表带状的测温模块紧紧地套在被测物体上。
④.把延长部分的表带剪掉。
⑤.安装时柜体要停电
