低压开关柜目前普遍适用于发电厂、变电所、工矿化工企业等电力用户，它为动力、照明及配电设备提供电能转换、分配与控制之用。
A、多个抽屉柜，在每个柜子内含9个抽屉。每个抽屉内放置1-3个测温传感器，通过控制端子连接传感器的3芯电缆。
B、当抽屉抽出时，传感器断开。当抽屉推进合上时，传感器连接。
C、在端子外侧通过电缆连接到柜端子排，然后通过总线汇集到监测器主机。
D、监测器采用LCD显示。监测器通过485通讯连接到规约转换器，最终以MODBUS-rtu方式连接监控后台。
一、系统简介

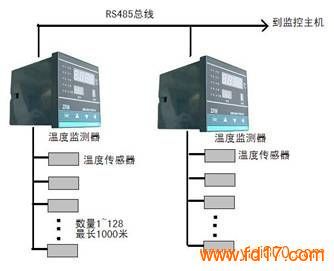

每台监测器可通过一条总线采集最多128个温度传感器温度，并通过RS485接口上传到电脑监控。
二、温度监测器
1.前面板
外观尺寸：90*90*180（mm）
A:当接收到温度传感器信号时闪烁，对应温度传感器编号的个位。T/R灯为RS485通信指示。
B:显示当前传感器地址；
当进入设置状态时，此处显示输入密码和通信地址；
C:显示当前传感器温度值；
当进入设置状态时，此处显示PASS或ADDR；
D:显示通信地址；
E:设置按键；
2.后面板：
后面板端子图
A:RS485接口；
B:报警输出接口；
C:电源输入；
D:12V电源输入接口
E:第一路温度传感器总线电缆接入；
F:第二路温度传感器总线电缆接入；
3.监测器性能：
采集点数：128；
总线电缆最大长度：1000米；
通信接口：RS485；
电源输入：AC220V；
4.工作流程
① 开机搜索编号1到128内存在的温度传感器；
② 循环显示各个传感器温度；
③ 回应命令上传数据；
④ 超温报警节点输出；
三、温度传感器
1、 接线说明：传感器并联接到总线电缆上，总线电缆接到监测器后面板总线输入端子。
2、 传感器电缆颜色定义：
红 →V；
黑 →D;
屏蔽→G
3、 性能指标：
测温范围：-40~+125℃；
测温精度：0.5℃；
电压适用范围宽:3～5V
地址码设定：每个温度传感器在出厂时都具有唯一 的序列号。
≤64个温度传感器可组成一条测温总线电缆。
四、系统软件
系统上层为监控计算机，安装OES2300监控软件。
OES2300监控软件支持数据调取、数字滤波、数据存储、历史数据查询、曲线打印、网络数据查询、实时报警、及控制命令下发、上下限设置等功能。同时具有操作员保护功能，能够屏蔽非专业人员的误动等。
