详细说明
机房噪声监测系统
空调压缩机运行状态监控
王琰：电话13608195322
邮箱：492268621@qq.com
（一）项目概况
1.1系统概述
本项目---机房噪声监测系统的工作内容是按照上海万千信息技术有限公司的要求在一栋楼监控室对500米远外的另外一栋楼的远端空调和压缩机运行状态监控，从而更好地了解其运行情况。
1.2重点监控工艺参数
使用成都金士利自动化就是有限公司的机房噪声监测系统模块HX-SLM3工业监测仪在现场进行监控。
（二）控制设计方案
1.1系统方案分析
机房噪声监测系统采用智能数据采集模块，将采集到的数据通过工业局域网传输到远端监控室，通过上位机监控，显示出现场的实时状况，工作人员可以根据监控数据采取相应措施。
工业噪声监测仪/传感器HX-SLM3是一款工业标准输出（4～20mA）的积分噪声测试仪。支持现场分贝值读取，性能稳定、测试精度高，兼容用户环境检测监控系统，广泛用于自动化系统中的噪声变送单元。
【实时性】工业噪声监测仪/传感器HX-SLM3对噪声实时监测，监测数据具有代表性强，能够反映噪声的真实平。
【兼容性高】工业标准输出（4～20mA/1～5V），兼容现有监测或控制系统，实现噪声单元的监测。
【适应性强】全铝制外壳设计，内置传声器，坚固结实，使用寿命更长。
【一致性好】噪声测试仪HX-SLM3独有标准电流信号，线形度高，灵敏度系数一致性好。

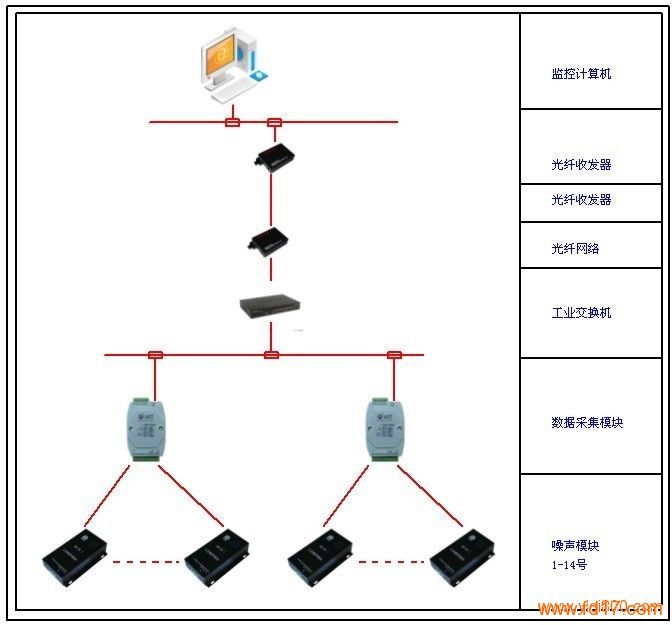

1.2项目控制系统图
1.3性能和特点
通过光纤收发器，交换机，计算机，组成工业以太网络，采用光纤网络传输距离远，实现了远距离数据监控。
相比使用plc，ad模块组成的系统，使用以太网数据采集模块，成本低，质量可靠。
实现结构简单，工程进度快。
1.4噪声模块技术指标
测量范围：30～130分贝
频率范围：20Hz～12.5kHz
频率计权：A（计权）
时间计权：F（快）
输出接口：4—20mA/RS485
最大误差：0.5dB;
供 电：220V市电或24V DC 。
尺寸大小：200mmx104mmx50mm
外形材质：铝合金外壳，坚固防腐
1.5世纪星组态软件监控画面
智能型人机接口（HMI）软件系统，运行于 Windows 98/2000/NT/XP 中文操作系统平台，全中文界面。
开发系统具有先进完善的图形生成功能；数据库中有多种数据类型，对应于控制对象的特性，对数据的报警、趋势曲线、历史数据记录、安全防范等重要功能有简单的操作方法。
《世纪星组态软件》运行系统是实时运行环境，用于显示开发系统中建立的动画图形画面，并负责数据库与 I/O 服务程序的数据交换。它通过实时数据库管理从工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史数据记录、趋势曲线等监视功能。
（三）控制系统设备清单
序号 名称 规格或型号 品牌 数量 单价 总价
1 工业噪声监测仪/传感器 HX-SLM3 成都金士利
