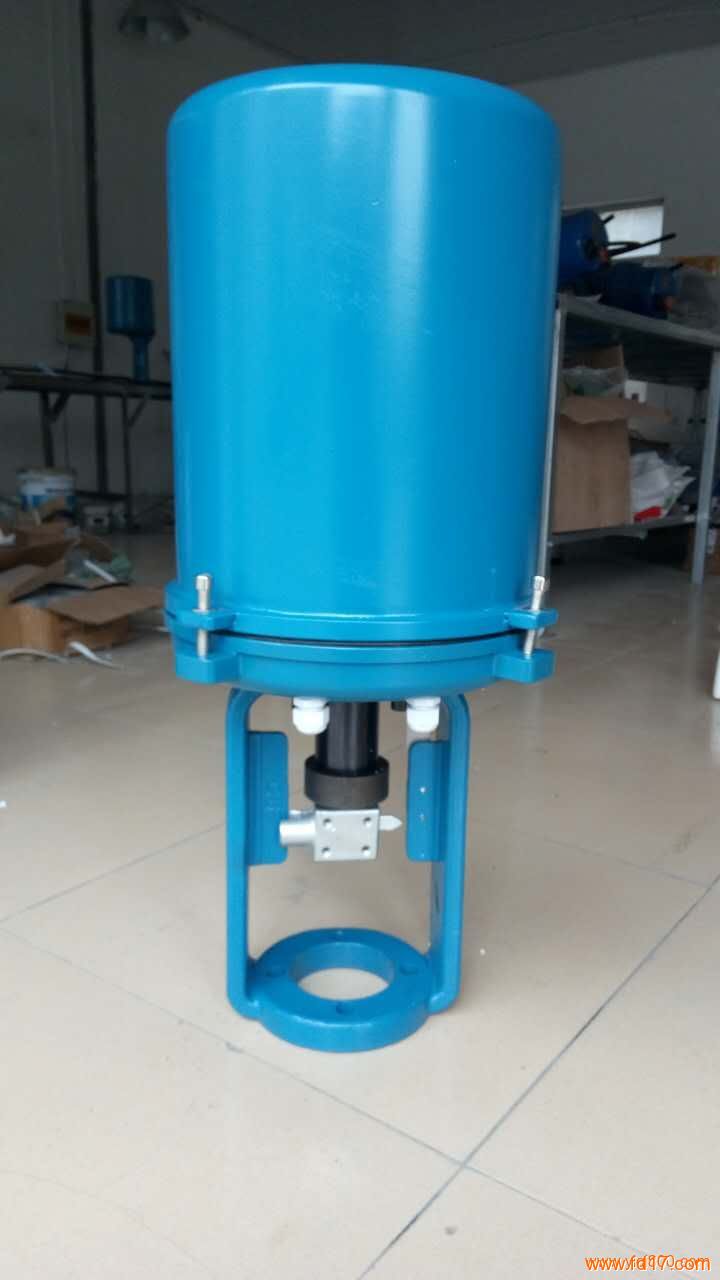

产品型号： | 381LSD-600 |
| 产品品牌： | 扬州瑞浦 | |
| 产品价格： | 1155元/台 | |
| 所 在 地： | 江苏 扬州市 | |
| 发布日期： | 2019-03-09 | |
 |
||
详细说明
6.1配线
松开护罩紧固螺栓,向上垂直地拆卸护罩。
外部配线与控制器上的接线端子的连接,按控制器侧面上的接线示意图的要求。
状态开关的设定:
控制器上有一个6位的拨码开关
正反动作状态由开关1、2设定
断信号动作状态由开关3、4设定:当开关3为ON4为OFF时,一旦检测到断信
号,执行器将运行到全开位置:当开关3为OF4为ON时,一旦检测到断信号,
执行器将运行到全关位置;当开关3为ON且4为ON或3为OFF且4为OFF时,
旦检测到断信号,执行器保持在当前位置不动作。
堵堵转保护动作由开关5设定
●输入信号状态由开关6设定
输入信号状态设定
当输入信号为DC4-20mA时,将开关6向右拨至ON
当输入信号为DC1-5V时,将开关6向左拨至OF。
堵转保护动作设定
拨码开关5拨至ON,发生堵转时,执行器会反方向运转一次以自动解除堵转。
拨码开关5拨至OF,发生堵转时直接关闭电机电源并报警进入保护状态
断信号动作设定:
