产品型号： | LW9-66 |
| 产品品牌： | 佳吉电气 | |
| 产品价格： | 76500元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2017-11-16 | |
 |
||
详细说明

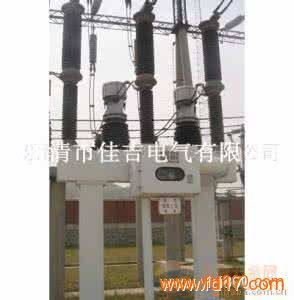

新型LW9-66六氟化硫断路器LW9-72.5瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。
产品结构：
佳吉电气生产的户外LW9-72.5断路器瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。电控可实现远方和就地操作祝捷电气。
产品性能特点：
1）. 优良的开断性能
2）．较长的电寿命
3）．可靠的绝缘性能
4）．较长的机械寿命
5）．运行安全可靠，维护工作量小.
六氟化硫用途
六氟化硫以其良好的绝缘性能和灭弧性能，被广泛应用于电器工业，如：断路器、高压开关、高压变压器、气封闭组合电容器、高压传输线、互感器等。SF6还因其化学惰性、无毒 、不燃及无腐蚀性，还被广泛应用于金属冶炼（如镁合金熔化炉保护气体）、航空 航天、医疗（Ｘ光机、激光机）、气象（示踪分析）、化工（高级汽车轮胎、新型灭火器）等。电子级高纯六氟化硫是一种理想的电子蚀刻剂，被大量应用于微电子技术领域。随着当今科技的发展，SF6涉及的领域不断扩展，被越来越多的基础领域和科技领域广泛应用。
六氟化硫包装运输
六氟化硫对金属、合金不腐蚀，可用能钢瓶盛装，按液化气体运输，钢瓶每五年检验一次，可用汽车、火车、轮船及飞机运输。在储存、运输、使用中，应保持环境温度<45℃。可重复使用钢瓶包装，净重50kg/瓶。
六氟化硫安全及防护
纯净的六氟化硫气体无毒，在处理六氟化硫过程中可按无毒或低毒气体考虑,高浓度下为窒息气体，因此，现场应保持通风良好。
六氟化硫断路器的特点
1、开断能力强
六氟化硫断路器是通过吹出SF6气体来完成吹弧，它的吹弧速度快、燃弧时间短、开断电流大，能有效保护中、高压电路的安全。六氟化硫断路器在断开电容或电感电流后，不存在重燃和复燃的危险。
2、电气寿命长
六氟化硫断路器的使用寿命很长、检修周期长，并能适应短时间内的频繁操作，有良好的安全性和耐用性。六氟化硫断路器在50kA满容量的情况下能连续开断19次，断开的电流累计达到了4200kA。
3、绝缘水平高
六氟化硫断路器是使用六氟化硫气体作为绝缘介质，这种气体的绝缘水平极高，在0.3MPa气压下，能轻松通过各种绝缘实验，并有较大的裕度。
4、密封性能好
六氟化硫断路器的结构简单、密封性好，灭弧室、电阻和支柱成独立气隔，且六氟化硫本身的含水量较低。六氟化硫断路器的安装和检修方便，不需打开断路器的内部结构，能保持六氟化硫断路器内部良好的密闭性。
佳吉电气生产的LW9-66
LW9-66瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。
产品结构：
佳吉电气生产的户外LW9-66断路器瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。电控可实现远方和就地操作佳吉电气。
产品性能特点：
1）. 优良的开断性能
2）．较长的电寿命
3）．可靠的绝缘性能
4）．较长的机械寿命
5）．运行安全可靠，维护工作量小.
主要技术参数 ：
额定电压72.5KV； 额定电流3150A；
额定短路开断电流31.5KA；
额定短路关合电流（峰值）80KA；
额定短时耐受电流31.5KA；
额定短路持续时间4s； 额定峰值耐受电流（峰值）80KA；
额定绝缘水平，1min工频耐受电压（有效值）（20℃ 0.4MPa SF6气体）断口间160＋42KV，对地160KV(干试、湿试相同)；雷电冲击耐受电压（峰值）1.2/50μs（20℃ 0.4MPa SF6气体）断口间350＋60KV，对地350KV。
零表压5min工频耐受电压（有效值）84KV
