产品型号： | DZW120-WK2 |
| 产品品牌： | 扬修电力，电修 | |
| 产品价格： | 3500元/台 | |
| 所 在 地： | 江苏 扬州市 | |
| 发布日期： | 2019-02-14 | |
 |
||
详细说明

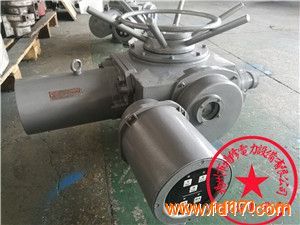

DZW系列整体型电动执行机构，是阀门实现开启、关闭控制的驱动设备。适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电动执行机构具有功能全、性能可靠、控制系统先进，使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
型号主要有：
DZW10-WK,DZW20-WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180-WK,DZW250-WK,DZW350-WK,DZW500-WK,
DZZ10-18W,DZZ20-18W,DZZ30-18W,DZZ45-18W,DZZ60-18W,DZZ90-18W,DZZ120-18W,DZZ180-18W,DZZ250-18,DZZ350-18W,DZZ500-18W,
工作环境和主要技术参数；
电源：常规，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
户外型：用于无易燃、易爆和无腐蚀性介质的场所；
隔爆型防爆等级： EXdIIBT4 适用于环境为IIA、IIB级T1-T4组的易爆性气体混合物。
防护等级：IP65（特殊订货IP67、IP68）
工作制式：调节型为S5，负载持续率为10%，工作次数为630c/h;
开关型为S2，10min.
开关型：控制系统与电动执行机构集合于一体称为开关型电动执行机构，其电气部分主要由开关型模块、旋钮组件、开度表（或数显指示器）、接触器等组成，见图10。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮，其中一个为状态旋钮（右边），另一个为操作旋钮（左边），依靠在电气罩壳上，突出箭头指示操作方式，操作旋钮顺时针旋至箭头处为开阀，逆时针为关阀；
型号 转矩型JB2920
法兰号 D D1 D2
(H9) h1 f h d1 d2 d n α
Z5/Z10/Z15 2 145 120 90 2 4 8 30 45 M10 4 45°
2I 115 95 75 6 26 39 M8
Z20/Z30 3 185 160 125 10 42 58 M12
3I 145 120 90 8 30 45 M10
Z45/Z60 4 225 195 150 5 12 50 72 φ18
Z90/Z120 5 275 235 180 14 62 82 φ22
5I 230 195 150 12 50 72 φ18
Z180/Z250 7 330 285 220 3 6 16 72 98 φ26
Z350/Z500 8 380 340 280 20 83 118 φ22 8 22.5°
Z800 9 430 380 300 8 25 85 128 φ26
Z1000 10 510 450 360 30 105 158 φ33
