产品型号： | |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2012-02-16 | |
 |
||
详细说明
产品特点： 1.安装非常简单、使用比较方便，具有很强的互换能力。 2.很适合液体介质在容器中的液位、界面等测量。 3.指示形式新颖、读取数据直观、用户可以调节观察指示器的方向
HY-YB-1投入式液位变送器的详细资料：
HY-YB-1系列投入式液位变送器
结构类型
HY-LC缆式液位变送器
HY-LR杆式液位变送器
HY-LD直装式液位变送器
外形尺寸

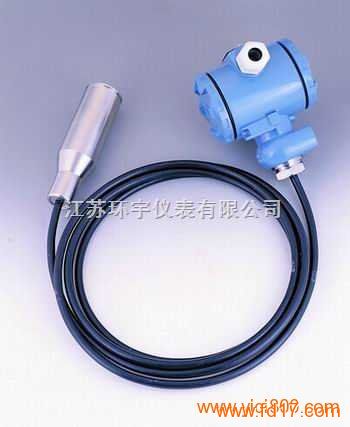

HY-LC缆式液位变送器
(普通形式连接)
1、变送器外壳
2、信号线缆接头
3、传感器电缆
4、传感器外壳
5、传感器 HY-LC缆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器 HY-LC缆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器
HY－LD直装式液位变送器
1、变送器外壳
2、信号线缆接头
3、连接法兰 HY－LR杆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器 HY－LR杆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器
固定配件
HY-LC/LR型缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时，可选择普通形式的液位变送器，它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。
墙壁安装
[1-螺钉M5, 2-膨胀螺钉M8]
水平管架安装
垂直管架安装
配重和防护罩
在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用。配重以法兰形式提供(DN50、PN4.0MPa、GB116.7-88)，用户可以用螺栓将其固定于工艺设施。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
配重示意图
1、传感器外壳
2、螺钉M3
3、法兰DN50 防护罩示意图
1、传感器外壳
2、螺钉M3
3、防护罩
法兰尺寸
