产品型号： | MC006-5XB-P |
| 产品品牌： | 上海研润光机科技有限公司 | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 沈阳市 | |
| 发布日期： | 2009-07-16 | |
 |
||
详细说明

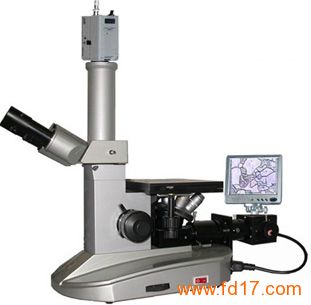

MC006-5XB-P倒置三目视频金相显微镜是将传统的光学显微镜与视频图像处理系统通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在视频显示屏幕上观察实时动态图像等。主要用于鉴定和分析金属内部结构组织，它是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备.倒置金相显微镜广泛的应用在电子、化工、机械金属分析、冶金、铸造、高校、科研院所等部门。铸造、冶炼、热处理后材料金相组织的研究；原材料的检验或材料处理后的分析等均应使用本仪器。也是电子、光纤、纺织、印刷及微颗粒、粉末等行业研究表面形态的有效手段。是金相显微镜类别中属中档产品，性价比高，使用方便灵活，是金属学研究的重要仪器之一。
技术参数：
1、三目镜管：倾角30度，眼瞳调节范围 55mm-75mm
2、目镜：10X(Φ18mm)、12.5X(Φ15mm)、10X(Φ18mm)平场分划目镜（ 格值0.1mm）
3、五孔物镜转换器：PL4X、PL10X、PL20X、PL40X、PL50X、PL60X、PL80X、PL100X
4、数值孔径：4X/NA0.1、10X/NA0.25、20X/NA0.40、40X/NA0.65 、50X/NA0.70、60X/NA0.75、80X/NA0.80、100X/NA1.25
5、载物台
方台：150*200mm
移动范围：15*15mm
6、照明:柯勒照明、6V20W卤素灯、亮度可调
7、光学放大倍数:40X-1250X;系统放大倍数:100X-2600X.
产品配套：
1、显微镜主体 1台
2、三目镜筒 1只
3、物镜：PL4X、PL10X、PL20X、PL40X、PL100X 各1只
4、目镜：10X /18mm 1对
5、载物台压簧 1只
6、滤色片 2片
7、载物片：φ10、φ20 各1块
8、溴钨灯泡6V20W 2只
9、香柏油 1瓶
10、随机文件 1套
11、高级图像处理系统 1套
12、高级视频 1台
金相显微镜概述、使用方法及注意事项：
1、概述：金相显微镜是进行金属显微分析的主要工具。将专门制备的金属试样放在金相显微镜下进行放大和观察，可以研究金属组织与其成分和性能之间的关系；确定各种金属经不同加工及热处理后的显微组织；鉴别金属材料质量的优劣，如各种非金属夹杂物在组织中的数量及分布情况，以及金属晶粒度大小等。因此，利用金相显微镜来观察金属的内部组织与缺陷是金属材料研究中的一种基本实验技术。简单地讲，金相显微镜是利用光线的反射将不透明物件放大后进行观察的。
2、使用方法：金相显微镜是一种精密光学仪器，在使用时要求细心和谨慎，严格按照使用规程进行操作。
① 将显微镜的光源插头接在低压（6V～8V）变压器上，接通电源。
② 根据放大倍数，选用所需的物镜和目镜，分别安装在物镜座上和目镜筒内，旋动物镜转换器，使物镜进入光路并定位（可感觉到定位器定位）。
③ 将试样放在样品台上中心，使观察面朝下并用弹簧片压住。
④ 转动粗调手轮先使镜筒上升，同时用眼观察，使物镜尽可能接近试样表面（但不得与之相碰），然后反向转动粗调手轮，使镜筒渐渐下降以调节焦距，当视场亮度增强时，再改用微调手轮调节，直到物象最清晰为止。
⑤ 适当调节孔径光栏和视场光栏，以获得最佳质量的物象。
⑥ 如果使用油浸系物镜，可在物镜的前透镜上滴一些松柏油，也可以将松柏油直接滴在试样上，油镜头用后，应立即用棉花沾取二甲苯溶液擦净，再用擦镜纸擦干。
3、注意事项：
① 操作应细心，不能有粗暴和剧烈动作，严禁自行拆卸显微镜部件。
② 显微镜的镜头和试样表面不能用手直接触摸，若镜头中落入灰尘，可用镜头纸或软毛刷轻轻擦试。
③ 显微镜的照明灯泡必须接在6~8V变压器上，切勿直接插入220V电源，以免烧毁灯泡。
④ 旋转粗调和微调手轮时，动作要慢，碰到故障应立即报告, 不能强行用力转动，以免损坏机件。
